联动输出装置是火灾自动报警系统的“手”，它能根据火灾报警装置的指令，控制各种消防设备进行灭火、疏散等操作。报警装置是火灾自动报警系统的“嘴”，在确认发生火灾后，能发出声光报警信号，通知人们迅速采取相应措施。随着经济技术的快速发展，人们对消防安全问题越来越重视。作为消防安全的重要组成部分，火灾自动报警系统的组成及消防系统的供电、接线要求是本文的重点。
▌01 火灾自动报警系统的组成
（1）火灾探测及报警系统
火灾探测报警系统由火灾报警控制器、触发装置和火灾报警装置组成。它能及时准确地探测到被保护对象的初期火灾，并响应报警告知建筑内人员火灾情况，使得当火灾发展蔓延到危及生命安全的程度时，建筑内人员有足够的时间疏散到安全区域。它是保障人们生命安全的最基本的建筑防火系统。
火灾探测报警系统组成如图所示：
（2）消防联动控制系统
消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（防火幕控制器、气体灭火控制器等）、消防电气设备、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和部件组成。
当火灾发生时，联动控制器根据设定的控制逻辑，准确地向消防水泵、喷水泵、防火门、防火阀、排烟阀、通风等消防设备发出联动控制信号，完成灭火系统、疏散诱导系统、排烟系统、防火卷帘等其他消防相关设备的控制功能。当消防设备启动时，将动作信号反馈回消防控制室并显示。
监控建筑消防设施的运行状态，即接收来自消防联动现场设备及火灾自动报警系统以外的其他系统的火灾信息或其他触发、输入信息。将火灾报警控制器发来的火灾报警信号及其他相关信息通过传输设备传送给建筑消防设施和消防安全管理远程监控系统。
消防联动控制系统结构如图所示：
（3）可燃气体检测报警系统
可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾报警器组成，当保护区内泄漏的可燃气体浓度低于爆炸下限时，能发出预警，从而防止因可燃气体泄漏而引起火灾爆炸事故的发生。可燃气体探测报警系统是火灾自动报警系统的独立子系统，属于火灾预警系统。
可燃气体检测报警系统组成如图所示：
（4）电气火灾监控系统
电气火灾监控系统由电气火灾监控器和电气火灾监控探测器组成，当电气故障发生、存在一定的电气火灾隐患时，能够发出报警，提醒专业人员消除电气火灾隐患，做到电气火灾的早期预防，避免电气火灾的发生。电气火灾监控系统是火灾自动报警系统的独立子系统，属于火灾预警系统。
电气火灾监控系统组成如图所示：

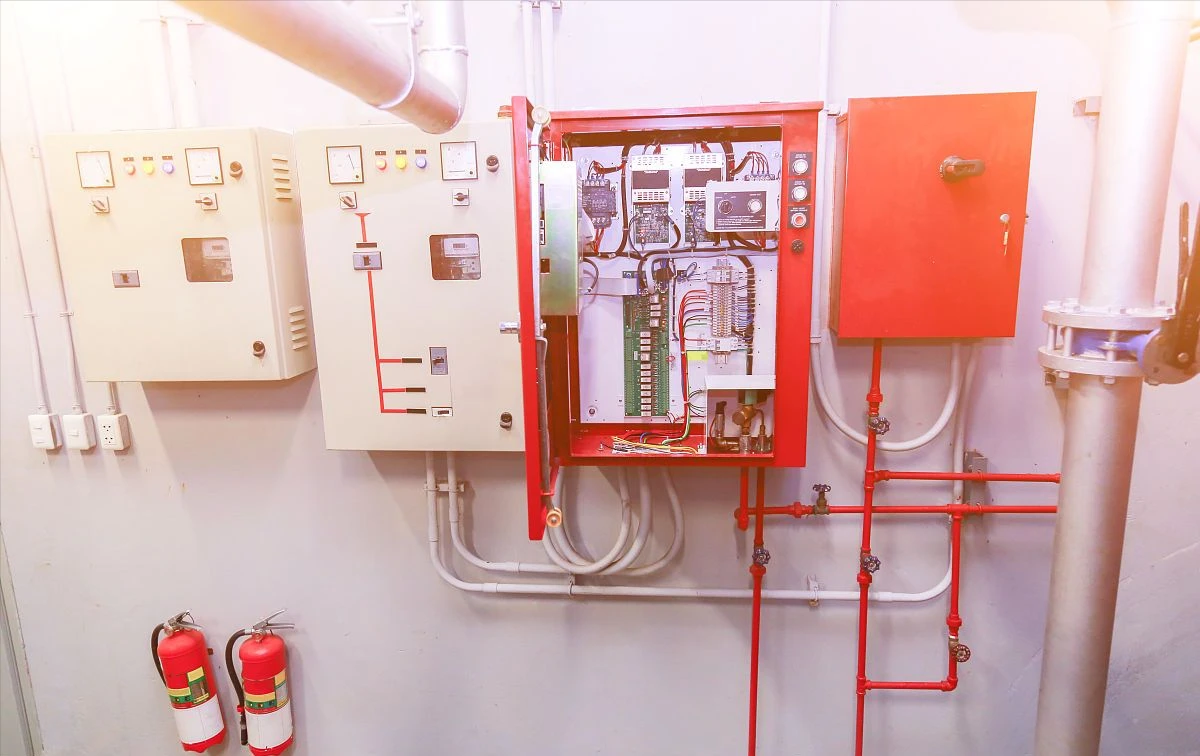

▌02 消防系统供电及布线要求
1.线管及布线要求
1）管道穿线：管道或电缆槽穿线应在建筑物抹灰及地面工程完成后进行。电线电缆穿线前应将管道或电缆槽内的积水及杂物清理干净。管道口应做好防护，电线电缆穿线后，未进入接线盒（箱）的垂直管道口应进行密封。
2）电线管道容积：穿过管道的绝缘电线或电缆的总面积不应大于管道截面积的30%。 敷设在封闭电线管道内的绝缘电线或电缆的总面积不应大于管道净截面积的40%。

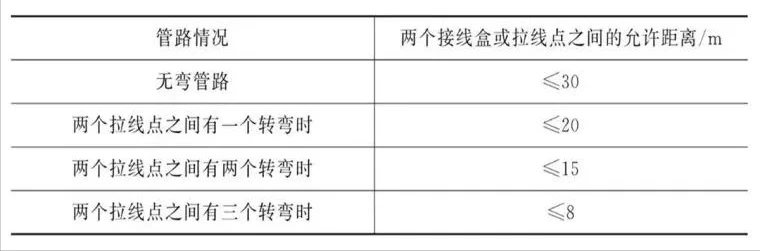

3)电线管长度：当管线较长或转弯较多时，应适当增大管径或加装接线盒（以方便穿线），两个接线盒或电线拉点之间的允许距离应符合表1-1的规定。
4）导线余量：接线盒、伸缩接头、消防设备等处的电线或电缆应留有足够的余量。
5)电线管连接：金属导管禁止采用对接焊连接；壁厚小于或等于2mm的镀锌钢导管不允许采用套焊连接。
6）接地连接：金属导管、电缆槽必须接地（PE）或接零（PEN）。镀锌钢导管、柔性导管、金属电缆槽不得焊接跳线接地线。两根跳线接地卡之间的连接必须采用截面不小于4mm2的铜芯软线。
7)开槽埋设：绝缘导管埋设于砌体上的凹槽内时，应采用强度等级不低于M10的水泥砂浆进行保护，保护厚度应大于15mm。
8)传输网络：火灾自动报警系统的传输网络不宜与其他系统的传输网络共用。
2. 电缆槽布线
1）电缆槽接线形式
电缆槽的布线方式主要有沿墙敷设、吊挂敷设和地埋敷设。
2）电缆槽的布线要求
①电缆槽接口应顺直、紧固，槽盖应完整、平整、无翘角。
②电缆槽应敷设在干燥、不易受机械损伤的地方，金属电缆槽的连接不应在穿过楼面或墙壁的地方进行。
③金属电缆槽及其附件应采用镀锌产品。电缆槽镀锌层应内外光滑完整，无刺，不应有扭曲、翘曲等变形。
④接线盒、接线盒及接头处通常应留有足够的导线空间，以方便消防电气设备的连接。
⑤电缆槽应采用单独的吊夹安装或用支架固定，吊架直径不应小于6mm，固定支架间距不应大于1～1.5m。
⑥电缆槽敷设应平直、整齐，水平、垂直允许偏差为其长度的2‰，总长度允许偏差为20mm。平行安装时，槽盖应易于开启。
⑦金属管道或金属电缆槽采用金属软管、柔性金属管与消防器材跨接时，其长度不宜大于2m，并应用卡箍固定，固定点间距不宜大于0.5m，端部应用锁紧螺母或卡箍固定，并按规定接地。
3.电线管的布线
1）导线管的敷设
①电线、管的敷设方法。
如下图所示，这是明装的布线管，可以采用吊挂或者沿墙敷设的方式安装。

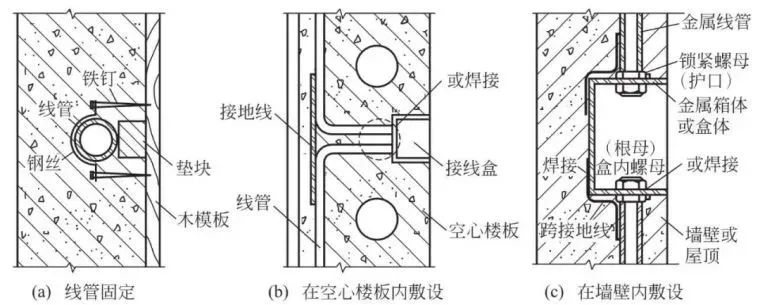

下图为暗装线槽与墙面接线盒的安装方法，接线盒也可用铁钉固定在木模板上。
②电线管敷设方法。
暗装电线管通常可以预埋，但在埋入现浇混凝土时应将管和箱牢固固定，以防止在振动混凝土或移动脚手架时发生移位。
③敷设电线管的要求。
a.金属电缆线槽、钢质管道裸露时，应按设计要求采取防火措施。管道敷设穿过建筑物变形缝（包括沉降缝、伸缩缝、抗震缝等）时，应采取补偿措施。
b.水平或垂直敷设的明线管道安装允许偏差为1.5‰，全长偏差不应超过管道内径的1/2。
c.明线管使用的接线盒和安装消防设备的接线盒应采用明装接线盒。
d.管道暗敷时，应沿就近线路敷设，并尽量减少弯曲部位，埋设深度距建筑物、构筑物表面不小于15mm。
2）电线管连接
①套管焊接连接。套管焊接连接主要适用于暗装电线管之间的连接。先将一根稍大口径的管子剪成焊接套管，将两端连接管套入套管内，然后用电焊在套管两端焊接紧密。
②管夹连接。钢管采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2。连接后螺纹应外露2～3圈，螺纹表面应光滑、无缺陷。镀锌钢管应采用螺纹或套紧螺钉连接，不应采用熔焊连接，防止损坏镀锌层。
③接地。金属管道、电缆管必须接地，管道与管箱接头处应焊接跨接接地线。
4. 电缆布线
1）电缆敷设方式
①电缆隧道、电缆沟。电缆沟有室内、室外、工厂三种类型，适用于更换电缆机会较少的场所。注意，易积水、易积尘的场所不宜使用电缆沟。
②电缆管：电缆管孔径动力电缆应大于100mm，控制电缆应大于75mm，孔内电缆占有率应为65%。
③沟埋（直埋）。通常电缆埋设深度不应小于700mm，沟距建筑物基础的距离应大于600mm。电缆引出地面时，应采用2m长的金属管或防护罩保护，以免受到机械损伤。
④电缆竖井。竖井截面根据电缆数量确定，大竖井截面为4～5m2，小竖井截面仅为0.9m×0.5m。有竖井的高层建筑，每层楼板应分开，管道或电缆穿洞必须用防火材料封堵。
⑤电缆桥架。电缆架空敷设在电缆桥架上，具有不积水、避免与地下管沟交叉碰撞等优点，整套产品整齐美观，节省空间。
⑥电缆穿管。保护管可采用水气管，在腐蚀性场所可采用PVC塑料管。管径应大于电缆外径的1.5倍。保护管的弯曲半径应不小于电缆的最小允许弯曲半径。
2）电缆敷设要求
①电缆质量。电缆敷设时严禁出现扭曲、铠装压扁、护套断裂、表面划伤等缺陷。
②检查电缆，低压动力电缆、控制电缆用兆欧表测试绝缘电阻。
③电缆排列要求。电缆应敷设整齐，通常动力电缆与控制电缆应分开敷设；同侧布置时，控制电缆应敷设在动力电缆下，一般低压电缆敷设在高压电缆下。
④电缆保护管。电缆埋地敷设或穿过墙体、楼板、建筑物内外、电线杆上下时，应采用电缆保护管保护。保护管的直径应大于电缆外径的1.5倍。
⑤电缆标志牌。电缆的始端、终端及分支处均应设置标志牌。

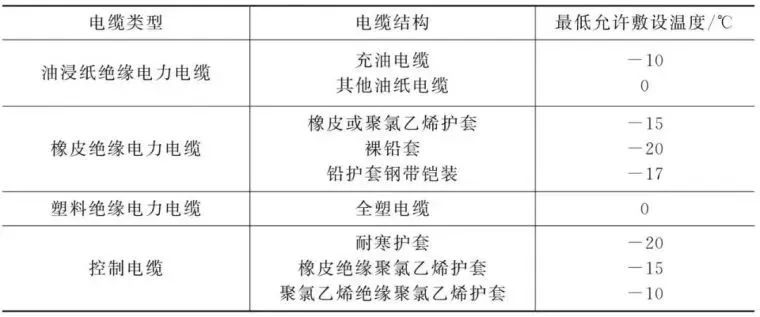

⑥电缆敷设环境温度。电缆敷设环境温度不宜过低。下表为电缆敷设的最低温度。
3）铺设步骤
电缆敷设的步骤为：运送电缆→检查电缆→预埋件→敷设电缆→电缆绞合→电缆配线。
① 电缆的搬运。电缆通常包装在专用的电缆卷筒上。搬运时，可用人工卷绕的方式进行。通常不允许将电缆卷筒平放。
②检查电缆。按要求检查电缆的电压、型号、规格、绝缘电阻等参数，应符合设计图纸和规范的要求。
③预埋件。土建施工时，应按设计要求埋设电缆保护管、电缆支架等预埋件及固定装置（土建施工人员进行此项工作时，应及时检查，发现问题应及时纠正）。
④电缆的敷设。少数控制电缆的敷设形式和方法与导线类似。敷设时电缆不应缠绕在一起，敷设时应按要求固定牢固。土建工程完成后，即可敷设电缆，敷设时应按要求固定牢固。
⑤电缆绞合。电缆敷设完毕后，即可按导体的绞合方法进行电缆绞合工作，并应做好导体的末端端子标签。
⑥电缆接线。电缆绞合工作完成后，即可按照施工图及电线端子要求，将电缆接入消防电气设备。
