文章最后附有力达、蓝鸟、贝儿、诺尼菲尔、方威等气体灭火控制器常见型号说明书下载。
开始
1、火灾报警控制器/气体灭火控制器
1.1 外观图
1.2 接线说明
1.3 复位操作
按“复位”键，输入密码（1111），控制器提示选择火灾报警控制器复位或系统复位，选择1表示只复位火灾报警控制器，选择2表示同时复位火灾报警控制器和气体灭火控制器。
继续
2、JB-(M)_AI火灾报警控制器/JB-QB-气体灭火控制器（停产）
2.1 外观图
2.2 接线说明
序列号
访问设备名称
接入终端
评论
烟雾和热量探测器
热电偶+、热电偶-
气缸电磁阀
GP+、GP-
无中继访问
压力开关
GP-，高清
按下20K电阻
放气指示灯
高清，24V+
上面的图片是错误的
声音警报
SG1, 24-
注意正负极
现场紧急启动/停止按钮
24V+、VSS、SQ1、ST1
AUTO 为驻车锁
2.3 复位操作
2.3.1 火灾报警控制器复位
按“重置”按钮并输入密码（4次“→”）
2.3.2 气体灭火控制器复位
在数码管处于全灭状态时，连续按“Reuse”键，数码管会依次显示“1”“2”“3”“ON”。当数码管显示“ON”时，表示钥匙处于解锁状态。当钥匙处于解锁状态时，按“Reset”键复位。
继续
3、气体灭火控制器（壁挂式）

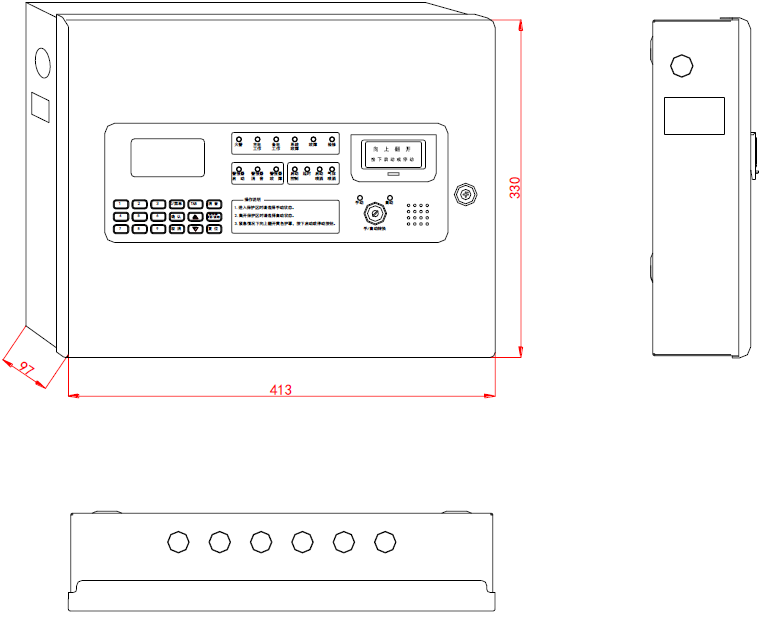

3.1 外观图
3.2 接线说明
GP输出+、GP输出-
气缸控制驱动线路。可连接气缸电磁阀等气缸控制驱动设备。动作时输出电压约DC24V，最大电流容量2A。进行线路故障检测时，负载电阻必须在30Ω-10KΩ之间，否则需采用继电器转接。
高清
放气反馈信号输入端。低电平信号（0V）有效。进行线路故障检测时，必须在该端子上接指定的终端电阻（20KΩ）。
24 伏，接地
电源线。为方便外部接线，每个多线端子内均配有一个DC24V电源线适配器。
通讯、关
无源常开触点。进入延时启动过程时，输出由常开变为闭合。一般用于切换空调电源。触点容量为DC30V 2A。
二次谐波
：声光报警驱动线。输出时对VSS的电压约DC24V，最大电流容量1A。可驱动声光报警器或警铃、警报器等声光报警设备。
新加坡
现场紧急启动信号输入端。高电平信号（>18V）有效。
英石
现场急停信号输入端。高电平信号（>18V）有效。
汽车
现场手动/自动转换信号输入端。低电平信号（18V，自动灯亮）为自动，6～18V为故障。
3.3 复位操作
按下“重置”按钮，输入密码（2846）即可重置控制器。
继续
4、蓝鸟消防JB-QB-气体灭火控制器
4.1 外观图
4.2 接线说明
端子
端子及接线说明
24V，绿色
联动电源输出，为现场设备供电，正负极性，不可接反
过错
故障报警时输出无源闭合信号
火
火警发生时输出无源闭合信号
SL-、SL+
6路大型消防设备直接启动线，正负极性，不可接反
L+、L-
4路无极性环路总线，L3、L4环路容量200点，可连接蓝鸟公司所有现场寻址组件；L1、L2环路容量80点，可连接蓝鸟公司声光报警器、输入模块、输入输出模块、紧急启停按钮、手自转换箱。
输入1-, 输入1+
输入端子1，外接无源输入信号，用于消防报警，需配WK、1/4W终端电阻
输入2-, 输入2+
输入端子2，外接无源输入信号，用于消防报警，需配10K、1/4W终端电阻
FB-, FB+
喷涂反馈，需配10K、1/4W终端电阻
C-、C+
喷射开始；如下图（1）连接电磁阀式气体灭火设备，端子处需连接接线端子组件；如下图2连接电爆管式（气溶胶）气体灭火装置，端子处需连接气溶胶灭火装置控制箱
4.3 复位操作
按“复位”键，输入密码（111），再按“确认”键，即可复位控制器。
继续
5.海湾GST-QKP01气体灭火控制器

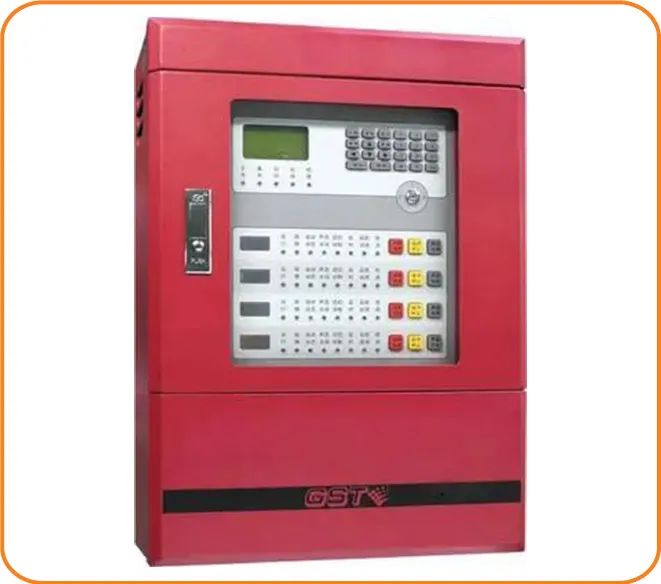

5.1 外观图
5.2 接线说明
左、右、中
AC 220V接线端子。
A1、B1/A2、B2
连接消防联动控制器的通讯总线端子。
F1、F2
喷油手指无输出端，常开触点，压力开关吸合时闭合；
R1、R2
故障输出端，常开触点，有故障时闭合。
加、减
声光驱动输出端接非编码声光报警器；当有火警发生时，开始输出24VDC信号。
Z1、Z2
总线输出端，连接编码探测器、手动报警装置、紧急启停按钮、声光报警器、气喷指示灯、输出模块、手自转换开关等总线设备。
+24V，接地
各区域的辅助电源输出端为现场声光报警器、气喷指示灯、输出模块等系统设备提供电源。
直流+、直流
各区灭火气体启动电磁阀驱动信号输出端，正常时端子间输出电压≤DC0.7V，启动时输出DC24V电压，最大2A信号，端子匹配电阻为4.7kΩ/0.25W。
YK1、YK2
各区瓦斯释放反馈信号输入端应输入一个闭合型干接点信号，其终端匹配电阻为4.7kΩ/0.25W。
连接至气缸电磁阀时，需添加附加元件。附加元件应放置在管线末端，靠近气缸电磁阀。
5.3 复位操作
按下“重置”按钮，然后按“确认”按钮，重置控制器。
继续
6. Gulf GST-QKP04，GST 控制器
6.1 外观图
6.2 接线说明
L、N、PG
交流220V接线端子
AH1、BL1/AH2、BL2
连接火灾报警控制器（联动型）通讯总线端子
Z1、Z2
各区总线输出端连接紧急启停按钮、声光报警器、气喷指示灯、输出模块、手动、自动转换开关等总线设备
+24V，接地
各区域设有辅助电源输出端，为声光报警器、气喷指示灯、输出模块等现场系统设备提供电源
DC+、DC-
各区灭火气体电磁阀驱动信号输出端，正常时端子间输出电压≤DC0.7V，启动时输出DC24V电压，最大3A信号，端子匹配电阻为4.7kΩ/0.25W
YK1、YK2
各区瓦斯释放反馈信号输入端应输入动态干接点信号，其终端匹配电阻为4.7kΩ/0.25W。
连接至气缸电磁阀时，需添加附加元件。附加元件应放置在管线末端，靠近气缸电磁阀。
6.3 复位操作
按下“重置”按钮，然后按“确认”按钮，重置控制器。
继续
7. RP-
7.1 外观图
7.2 接线说明
7.3 复位操作
按下“重置”按钮来重置控制器。
