注册消防师考试
1. 编制依据
1.根据施工图纸及图纸审查记录
2、依据国家有关法律法规及现行标准《建筑工程施工质量验收统一标准》-2001、《地下防水工程质量验收标准》-2011、《地下工程防水技术规范》-2008
3、结合现场作业环境和防水工程施工的温度、时间。
4.所选防水材料的技术性能指标及特点。
5、相关防水施工方案、施工工艺的参考资料。

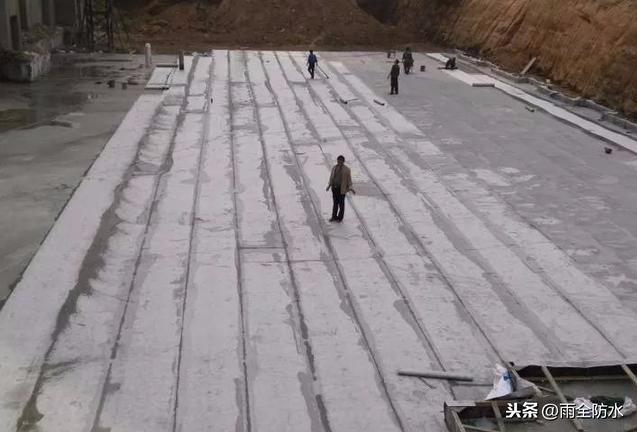

北京玉泉防水高分子聚丙烯防水施工
二、项目概况
1. 概述
本工程地下防水设计采用0.7mm厚*2层高分子量聚丙烯聚酯防水卷材。范围：地下室底板、侧墙、电梯基坑、集水坑。
本工程所用防水材料均有产品合格证及性能检测报告，材料品种、规格、性能符合现行国家产品标准及设计要求，防水工程由专业防水施工队伍施工。
（二）防水材料及其特点
1、防雨聚乙烯高分子量聚丙烯防水卷材：产品特点：上下表面粗糙，无纺布纤维呈不规则交叉结构，形成立体网状，易于粘结。适合多种材料粘结，尤其适合在凝固过程中与水泥材料直接粘结，只要没有可见水即可施工。综合性能好，抗拉强度高。防渗能力强，低温柔性好，膨胀系数小，易粘结，摩擦系数小，可在砂土中直接安装，性能稳定可靠。属无毒、无污染的绿色环保产品。
2、玉泉防水JS-Ⅱ聚合物防水涂料：产品特点：无毒、无害、无污染、环保型涂料。涂层抗拉强度高，耐水性、耐候性好。可在潮湿基层施工，粘结牢固。冷施工操作简便，对基层含水率限制不大，可缩短工期。
3、水泥基渗透结晶防水涂料：产品特点：（1）抗高静水压力。由于晶体渗透到混凝土中后会形成致密的整体结构，因此在高静水压力下仍能保持较强的防水效果。（2）可在潮湿地区施工。渗透结晶必须以水为载体才能渗透到混凝土中，对基面有较强的附着力，因此需要在潮湿的基面上施工。如果混凝土是干的，施工前必须用水润湿。（3）防水层耐磨性好。防水层具有一定强度后（涂装后48-72小时），可在其上绑扎钢筋，浇筑混凝土或回填素土，无需加设保护层；在防水层上可直接铺贴、抹灰或刷漆。（4）混凝土结构临水面可加设此防水层，背面也可进行此防水施工。 （5）无毒、无害、环保。本产品可直接用于水池、鱼塘等餐饮工程，防止水分、盐分污染饰面；阻隔腐蚀性化学物质、离子、水分进入混凝土，对钢筋有防锈作用。 （6）同步（“永久”）防水。当渗透晶体渗透到混凝土中时，结构会发生微小变化，产生细小裂缝（裂缝宽度不大于0.4mm）或当渗水压力增大时，其中所含的活性物质会再次发生反应，形成聚合度更高的晶体，自动修复裂缝或填充毛孔，进一步增强基层的防水能力，达到与结构寿命同步的“永久”防水效果。

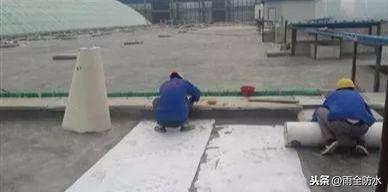

防雨高分子防水材料施工
4、快速堵漏剂：产品特点：快速堵漏剂是一种凝固硬化速度快、小时强度高、膨胀性微弱的水硬性材料。本原料无毒无味，经过严格筛选，性能优良，操作简便，加水搅拌即可使用，可在潮湿地面施工，也可带水堵漏，效果独特，完全防水。本原料可广泛应用于堵漏、止水、抢修、渗漏工程注浆施工及房屋、地下、水下、流砂隧道等工程的堵漏抢修。
3、防水工程施工位置及方法
1、施工准备：
1、人员配置：专业防水施工人员15名，水泥胶工2名，防水施工组长1名，材料管理人员1名。
2、设备准备：清洁工具、搅拌器、胶水容器、剪刀、卷尺、专业刮刀、便携桶、刷子、耐碱橡胶手套等工具。
3、防水材料准备： ①按图纸设计要求铺设400g0.7mm聚乙烯丙纶防水卷材及胶粘剂。 ②JS-Ⅱ聚合物防水涂料。 ③水泥基渗透结晶防水涂料。 ④快速堵漏剂。

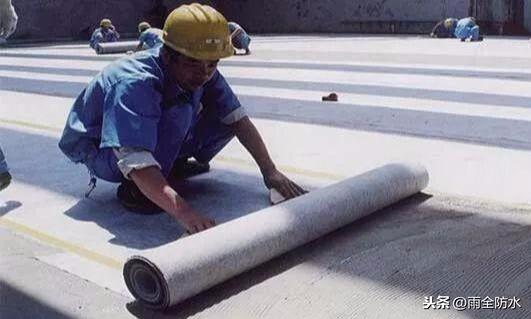

防雨地下室聚丙烯防水施工
（二）工艺流程：
基层处理及验收——抗浮锚杆周围涂抹防水涂料——速堵剂——附加层铺贴及节点处理——水泥胶配制——大面积聚乙烯丙纶防水卷材铺贴——防水验收——成品防护——消防池水坑及地下室顶板JS-Ⅱ高分子防水涂料
（三）施工要求及控制要点：
1、对基层的要求及控制：
1.1. 基层必须牢固，无松动、砂质等缺陷。
1.2.基层表面应擦平、打磨，边角处应修平成圆弧形，并将基层表面的砂浆、浮浆等杂物刮干净。
1.3、基层相邻面形成的转角应设为圆弧形。
1.4 地下水位应降低至垫层最低点以下不小于300mm。
1.5、基层处理验收合格后，无需等基层干燥，即可直接在潮湿的表面上进行防水施工，只要施工面无可见水迹即可。
2.详细附加层铺贴及节点方法：
2.1、用800g高分子卷材在外角处做附加层，附加层宽度每边不小于25cm，桩基根部附加层的宽度也可根据桩基根部高度确定，将附加层切割成梅花形后铺设。
2.2、土建队拆模抹平竖墙施工缝（两次浇筑的接缝处）后，用800g聚乙烯丙纶防水卷材做附加层，附加层宽度不宜小于25cm，施工缝处用800g聚乙烯丙纶防水卷材做双层防水卷材。
2.3、桩基础根部必须与大面积防水层紧密粘结。
3、抗浮锚杆防水施工，在每根锚杆与垫层接触处，距锚杆中心向下预留长约10cm、宽约4cm的椭圆坑，在椭圆表面涂抹1mm厚的水泥基渗透结晶型防水涂料，再用RG速堵剂封堵至与垫层平齐。
4、水泥胶的配制：
4.1、水泥胶粘剂可根据基面、干燥层、位置准确配制，配制后应立即使用，不宜放置过久，一般季节应在2小时内用完。
4.2 指定专人配制水泥胶，水泥胶的配比为水泥：胶水：水=1：3：5，必须严格按照配比配制水泥胶。
4.3 加工附加层细节时，应在制备后立即使用。
5.大面积聚乙烯丙纶防水卷材铺设方法：
5.1.附加层及细部节点处理完成后，按一定比例配制水泥胶，根据粘贴尺寸裁取相应卷材，在卷材粘贴面涂刷水泥胶，在基层粘贴面涂刷水泥胶，再将基层与卷材粘贴好，然后用刮板推平、压平，挤出卷材下的气泡及多余的水泥胶，使防水层平整、均匀、牢固、无空鼓。卷材搭接宽度不小于10cm。
5.2、混凝土底板基础部分采用底板外砖模，底板防水与砖模内防水同时进行，附加层做成高度与底板高度相等，卷材应高出砖模20cm，并压在用白石灰砂浆砌筑的高出底板的砖模上。此处的卷材必须做临时保护。在外墙混凝土脱模做外墙防水时，将此部分防水卷材梳理出来，与上一层卷材搭接。
5.3、地下室外墙防水时，应从混凝土外墙底部开始，将距底板15cm处的垂直墙面卷起，再由下往上铺贴。卷材应铺贴平整、顺面，搭接尺寸准确，无扭曲、皱褶。应排除卷材下的空气，并卷贴牢固。
5.4 单层800g聚乙烯丙纶防水卷材,卷材搭接边宽度不应小于10cm。
5.5、大面积完工后，在防水层表面抹一层水泥胶或边抹边刮，并洒水养护防水层。
6、消防水池及地下室绿色屋顶防水施工方法：
6.1消防池水坑抹灰、绿化顶板找平后，涂刷JS-Ⅱ聚合物防水涂料。防水涂料涂刷后应及时抹保护层。
4 防雨工程质量保证措施
北京玉泉防水施工除遵守和执行国家颁布的有关施工验收规范、质量检验评定标准、操作规程外，还根据本工程的特点采取了以下质量保证措施：
1、认真执行各项技术管理制度和岗位责任制；
2、完善质量管理体系，认真贯彻和执行公司质量管理制度和各级人员岗位责任制，确保管理科学、施工精细；
3、施工前，领班应向操作人员提供详细的书面技术指导，确保每个操作人员充分了解施工工艺和质量要求；
4、认真收集、整理技术档案，确保记录真实、数据准确、收集及时、分类归档、装订整齐；
5、严格执行施工规范和操作规程，层层落实，坚持不合格不予验收的原则；
6、坚持自检、互检、交接验收“三检”制度。施工方在施工前应进行防水工序的交接验收，如发现问题应及时处理。验收合格后方可进行防水施工。防水工程完工后应进行蓄水试验，确保质量合格后方可向施工单位报验，办理验收手续。
7、运到现场的高分子聚丙烯防水卷材必须有出厂合格证、材料合格证，材料原包装不得损坏，必须与供应商提供的样品相符，并堆放在指定位置，做好标识。
8、本工程所用防水材料应先取样送“质量监督检验中心”复检，经审查合格后，方可送审，认可后方可施工。
9、严格按照施工规范进行，由具有建筑防水施工资质的防水公司北京玉泉防水工程有限公司进行施工，施工前对所有操作人员进行技术交底，认真做好施工工作。
10、操作人员必须经过专业培训、持证上岗。
11、基层必须符合防水施工要求，经相关人员验收合格后方可进行防水层施工。
12、每层防水层完工并自检合格后，及时找相关人员进行检查验收，并完成隐性检查和质量评定手续后，方可进行下一道工序。
13、严格管理，按标准、按流程操作、按检查，发现问题及时解决。
14、严格执行工序间交接检查验收制度，上一道工序合格后，方可进行下一道工序。
15、防水层所用材料及配合比必须符合设计要求；防水层施工必须严格按照防水层技术要求进行。
16、防水层基层应牢固；基面应清洁、平整，无空鼓、松散、起砂、起皮现象；
17、防水层应与基层粘结牢固，表面平整，无皱褶、气泡、露胎、翘边等缺陷。
18、防水层施工后，应及时抹保护层，且保护层应符合设计要求。
高分子防水聚丙烯卷材屋顶防水
5、防水层验收：
1、关于防水卷材的粘结，卷材与基层应粘结牢固，表面平整，无皱褶、翘曲。
2、接缝处、转角处、卷材与突出基层的接缝处、转角处应铺贴牢固、密封严密。
3、卷材的搭接宽度，无论长边还是短边，均不得小于10cm，防水层的搭接缝应粘结牢固、密封严密。
4、若出现空鼓现象，可用剪刀剪开，在卷材断裂处用水泥胶重新粘贴，用刮板挤平，粘贴严密，再在断裂处加一层相应的卷材进行修补，确保防水效果。
5、防水层完工后24小时内任何人不得在其上作业，以免造成防水层凝固、空鼓。
6、在放置外墙混凝土底板的砖模板上方，干砌聚乙烯丙纶防水卷材，宽度20cm，在卷材上干压无纺布进行保护，宽度20cm，再在无纺布上压上砂浆和砖块，以方便墙体防水施工时清理和卷材搭接。
7、防水保护层施工期间，施工人员不得穿带钉子的鞋进入。推车必须放在专用车道上，车道必须铺木板。施工人员不得用铁锹破坏防水层，以免影响防水层效果。北京玉泉防水，专业从事各类建筑防水堵漏；
