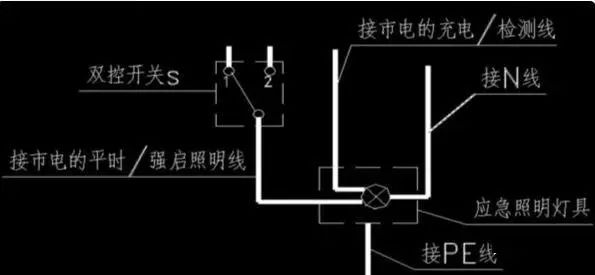

对于只包含应急光源且自带电池的应急灯，也就是只包含一个光源，应急灯连接线最多有4根，照明线一根，充电/检测线一根，N线一根，PE线一根。应急灯的接线：先说只包含应急光源且自带电池的应急灯，也就是只包含一个光源，应急灯连接线最多有4根，照明线一根，充电/检测线一根，N线一根，PE线一根。应急灯的接线：先说只包含应急光源且自带电池的应急灯，也就是只包含一个光源，应急灯连接线最多有4根，照明线一根，充电/检测线一根，N线一根，PE线一根。

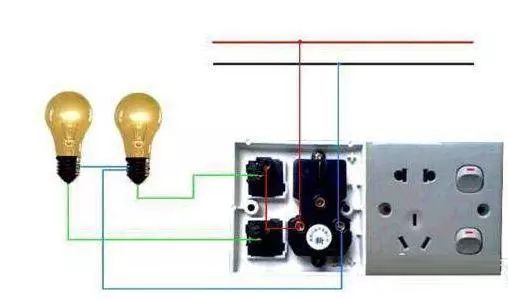

2.应急灯单控开关接线
将两个单刀双掷开关的两个触点连接起来，即开关1的触点1和开关2的触点1连接，开关1的触点2和开关2的触点2连接，再将两个开关的闸刀作为整个开关的两端分别连接到电灯的两端。这样，当开关1、2的闸刀同时连接到各自的触点1或触点2时，电路就接通了，电灯就亮了。
如果其中一个开关触到触点1，另一个开关触到触点2，电路就会被阻断，灯就会熄灭。因此，两个开关都可以控制灯。两个开关可以分别放在楼梯的上下两端或走廊的两端，这样在进入走廊前就可以打开灯，穿过走廊后在另一端关闭灯。这样既可以提供照明，又避免了人离开时灯一直亮着而浪费电力。
3.应急灯双控开关接线

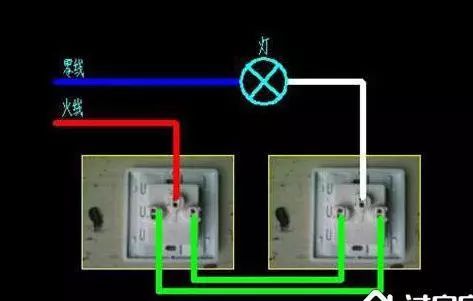

我们先来了解一下双联双控开关的线色，红色代表火线，蓝色代表零线，绿色代表回线，了解了线色之后，我们就开始接线吧。
先将一个双控开关的中间端子接火线，再将另一个双控开关的中间端子接在灯头上（或螺旋式灯头中心舌片上），然后接好往返导线，即用两根绿线任意连接上下端子；零线直接接在灯头另一个触点上（或螺旋式灯头螺纹上），即完成连接。

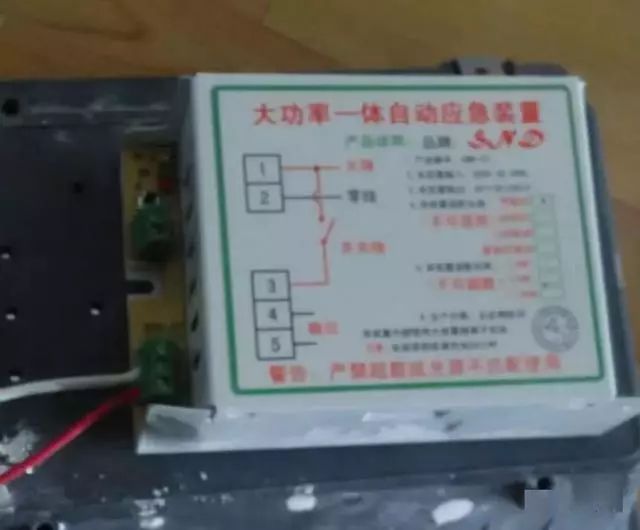

4.内置电池应急灯开关接线
蓄电池供电应急照明灯具常见的控制接线如图2、图3所示，与普通照明接线相比，图中首先在出线电路中增加了一条控制线与串联的交流接触器主触头，同时采用了保险丝对充电电路进行保护。
应急照明的控制方式虽然有多种，但其原理是一样的。手动时，按开灯按钮S1，接触器线圈KM得电，其常开触头闭合，接触器自锁，灯具点亮；自动时，火灾自动报警联动触头K接受火灾探测器的信号而闭合，使接触器线圈KM得电，其常开触头闭合，接触器自锁，灯具点亮。按关灯按钮S2后，接触器线圈失电，其常开触头恢复，控制灯具熄灭。
5.常见应急灯接线方法
一般是1根火线、1根零线、1根地线，这3根线是常规灯具的接线方式，另一根火线从相应的配电箱引出到应急灯上，接充电电源。这样，配电箱电路开关跳闸后，应急灯可以靠充电电池点亮，边充电边亮；也可以实现非消防配电箱断电跳闸后，充电电池还能继续亮一段时间。
