如何读懂防火图纸：
（1）消防图纸分为：消防水、消防电、气体消防；
（2）不管是什么，对于任何图纸，都要先看设计说明和图例；
（3）设计说明是图纸的提纲，阅读设计说明可以帮助把握设计意图、内容等；
（4）不同的设计可能有不同的图例；
（5）然后就是系统图，就是一本书的目录，看懂了就知道整个系统的工作状态、连接方式；
（6）最后是平面图，其实是系统图的进一步细化，标明设备的安装方式、位置和连接方式；
（7）注意：读图时，应将平面图与系统图进行比较，以连接整个系统。

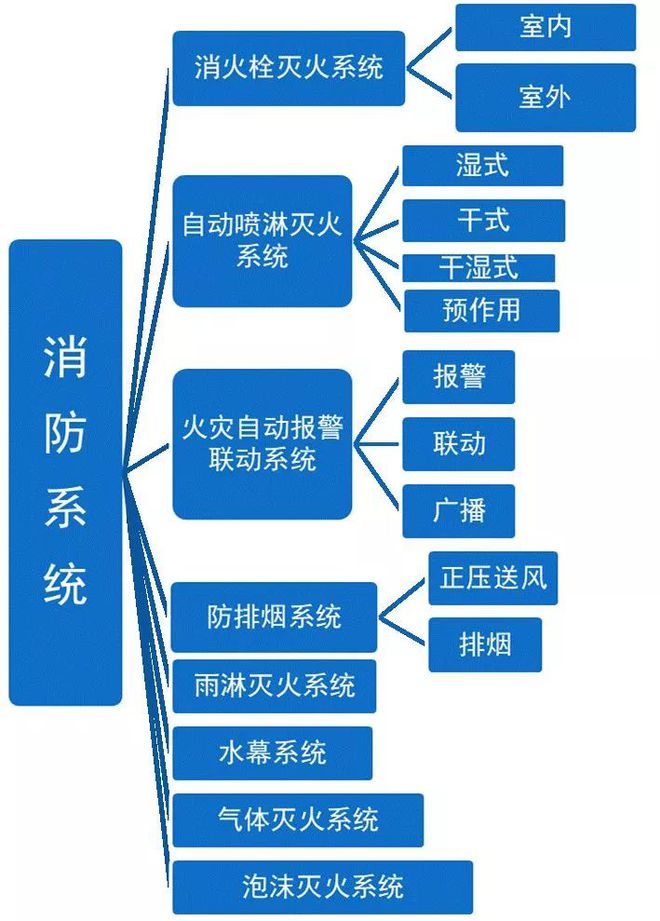

首先我们来简单了解一下消防系统的分类及组成：
自动喷水灭火系统：

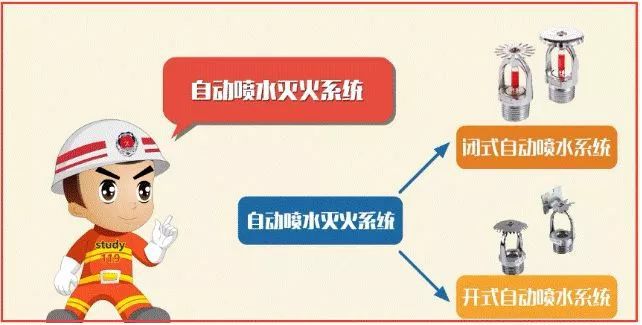

自动喷水灭火系统按所采用的喷头类型可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

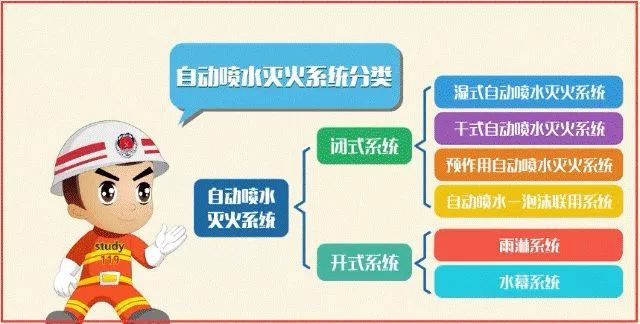

自动喷水灭火系统根据系统的用途和配置方式分为湿式系统、干式系统、预作用系统、雨淋式系统、水幕系统、自动喷水灭火系统-泡沫组合系统等。自动喷水灭火系统的分类如图所示。

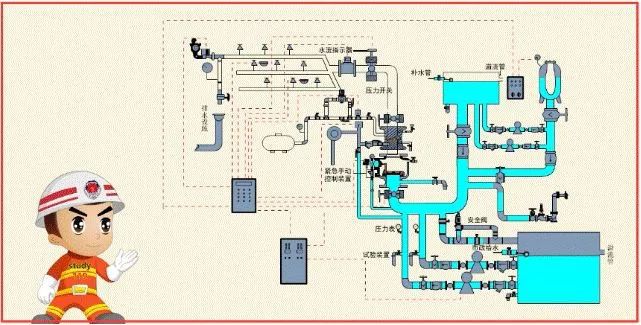

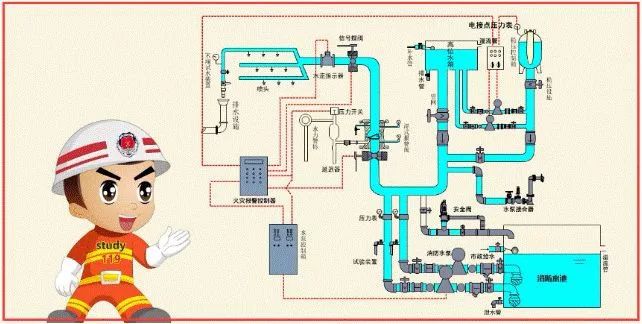

湿式自动喷水灭火系统（以下简称湿式系统）是由闭式喷头、湿式报警阀组、水流指示器或压力开关、供配水管道及供水设施等组成，在准工作状态下，通过管道内充满有压力的水来启动系统。

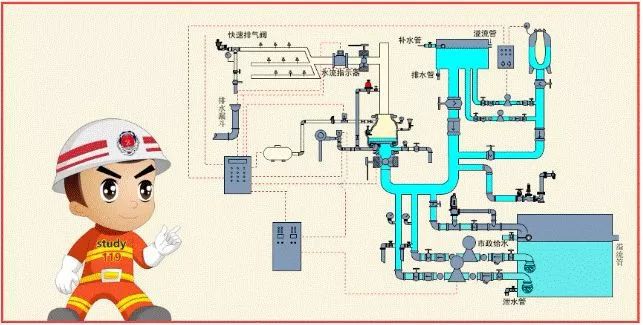

干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供配水管道、充气设备及供水设施等组成。在准工作状态下，供配水管道内充满用于启动系统的加压气体。
干式系统启动原理与湿式系统类似，只是传递喷嘴开启信号的介质由加压水改为加压气体。

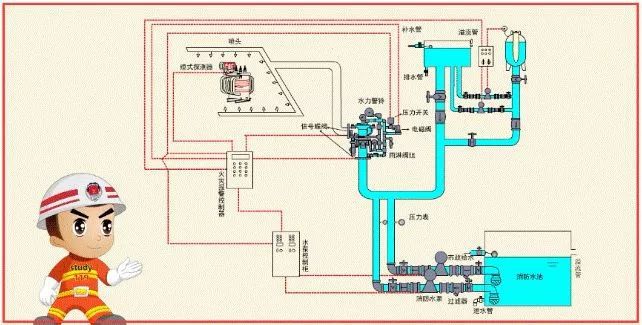

预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、给配水管道、充气设备及供水设施等组成，在准工作状态时，没有充满水后，火灾报警系统自动打开雨淋阀，转换为湿式系统。
预作用系统、湿式系统与干式系统的区别在于系统采用了雨淋阀，并配有火灾自动报警系统。
雨淋系统由开启式喷头、雨淋阀组、水流报警装置、供配水管道、供水设施组成。
与以前的系统的区别在于：
雨淋系统采用开式喷头，雨淋阀控制喷水范围，雨淋阀由配套的火灾自动报警系统或传输管道系统启动。
喷淋系统的控制方式有电动、液压和气动。

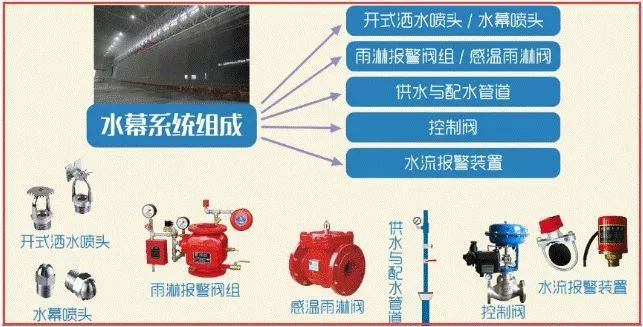

水幕系统由开启式喷头或水幕喷头、雨淋报警阀组或感温雨淋阀、供配水管道、控制阀门、水流报警装置（水流指示器或压力开关）等组成。
与以往的系统不同的是，水幕系统不具备直接灭火的能力，而是起到阻烟、阻火和分区降温的作用。
配置泡沫混合液供给设备后，可组成既能喷水又能喷泡沫的自动喷水-泡沫组合系统。
气体灭火系统的分类及组成：
按使用方法分类，可分为两类：
1.全淹没灭火系统；
2.局部应用灭火系统。
下面我们分别介绍一下这两种灭火系统的特点：
1.全淹没灭火系统
全淹没灭火系统是指在规定的时间内，向防护区内喷入一定浓度的气体灭火剂，并均匀充满整个防护区的灭火系统。全淹没灭火系统的喷头均匀排列在防护区上方，当火灾发生时，喷出的灭火剂与空气的混合气体迅速建立起有效灭火该空间火灾的灭火浓度，并在规定的时间内维持该灭火剂浓度，即封闭的空间被灭火剂气体淹没，从而灭火。
2.灭火系统的局部应用
局部应用灭火系统是指在规定的时间内，将气体按设计的喷射速率直接喷射到保护对象，在保护对象周围形成局部高浓度，并持续一定时间的灭火系统。
局部应用灭火系统的喷头均匀分布在保护对象的周围，火灾发生时，灭火剂直接集中喷射到保护对象上，使之覆盖保护对象的整个外表面，即在保护对象周围达到最大的局部面积，以高浓度的灭火剂气体扑灭火灾。
按加压方式分类：
灭火系统按加压方式分类，可分为三类：
1、自力式气体灭火系统
自加压气体灭火系统是指灭火剂不需加压，而是依靠自身的饱和蒸气压进行输送的灭火系统。
2.内压贮气灭火系统
内贮压气体灭火系统是指灭火剂以惰性气体加压方式贮存在瓶组中，系统工作时靠瓶组中加压气体输送灭火剂的灭火系统。
3.外压式储气筒灭火系统
最后我们对外压式储气筒气体灭火系统讲解一下：
外压式气体灭火系统是指系统启动时，由专门设计的增压气体瓶组将灭火剂按设计压力加压释放的灭火系统。
系统组成：
上面我们讲了灭火系统的分类，接下来我们来了解一下灭火系统的组成部件，灭火系统的组成部件一共有五种，分别是：
（1）高压二氧化碳灭火系统、内压贮存七氟丙烷灭火系统
（2）外压贮存七氟丙烷灭火系统
（3）惰性气体灭火系统
（4）低压二氧化碳灭火系统
（5）无管网灭火系统
下面我们将详细介绍这五个组件系统：

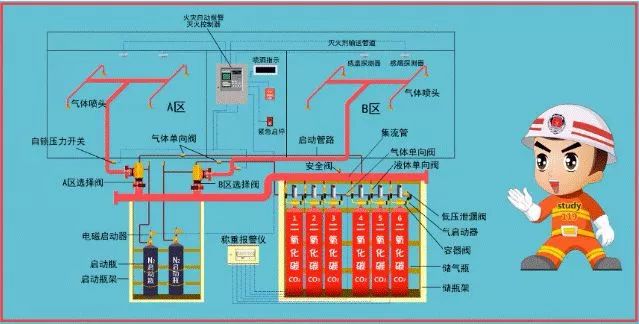

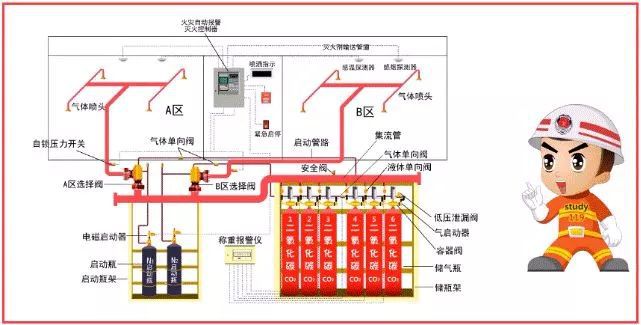

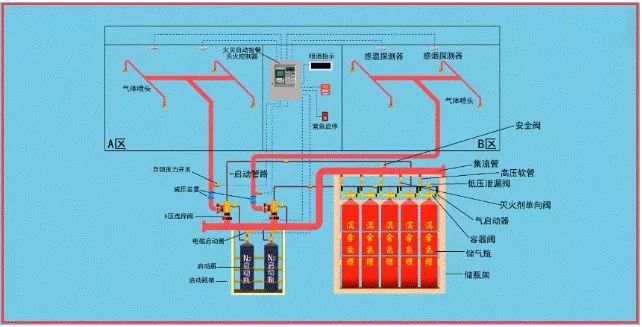

（1）高压二氧化碳灭火系统、内压贮存七氟丙烷灭火系统
首先我们来介绍一下高压二氧化碳灭火系统和内储压七氟丙烷灭火系统：
该型系统由灭火剂瓶组、驱动气瓶组（可选）、单向阀、选择阀、驱动装置、总管、连接管、喷嘴、信号反馈装置、安全泄压装置、控制面板、检测系统、泄漏装置、管件、钩形支架等组成。
（2）外压贮存七氟丙烷灭火系统
该系统由灭火剂瓶组、增压气体瓶组、驱动气体瓶组（可选）、单向阀、选择阀、减压装置、驱动装置、集管、连接管、喷嘴、信号反馈装置、安全释放装置、控制面板、泄漏检测装置、管件及钩形支架等组成。
（3）惰性气体灭火系统
惰性气体灭火系统由灭火剂瓶组、驱动气体瓶组（可选）、单向阀、选择阀、减压装置、驱动装置、总管、连接管、喷头、信号反馈装置、安全泄压装置、控制面板、泄漏检测装置、管件及挂钩支架等组成。

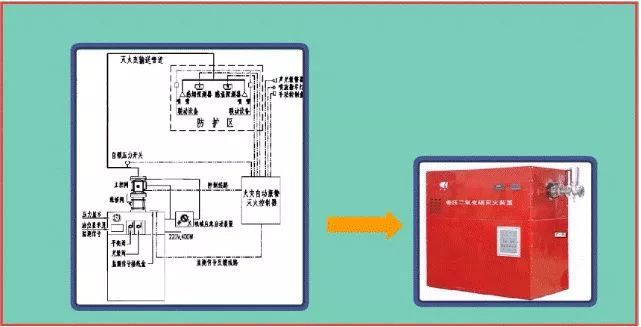

（4）低压二氧化碳灭火系统
该系统由灭火剂储存装置、主控阀、驱动器、喷头、管道超压释放装置、信号反馈装置、控制器等组成。

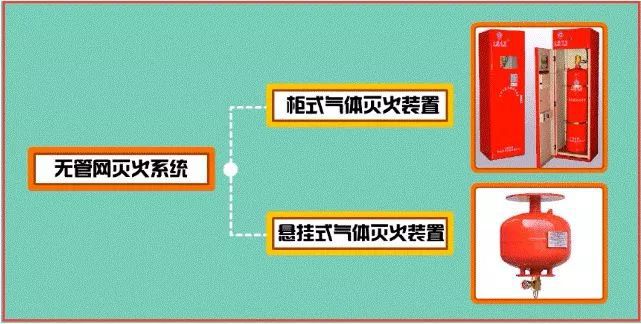

（5）无管网灭火系统
无管道灭火系统分为两个装置系统，即：
1.柜式气体灭火装置；
2、悬挂式气体灭火装置。
下面我们分别介绍这两种灭火系统的特点；
1.柜式气体灭火装置
该装置一般由灭火剂瓶组、驱动气体瓶组（可选）、容器阀门、减压装置（用于惰性气体灭火装置）、驱动装置、集管（只用于多瓶组）、连接管道、喷头、信号反馈装置、安全泄压装置、控制面板、泄漏检测装置、管路配件等组成。
2.悬挂式气体灭火装置
该装置由灭火剂储存容器、启动释放组件、悬挂支架等组成。
怎样才能一眼看懂消防图纸？
消防工程图一般分为给排水（自动喷水灭火、消火栓、气体灭火）和电气（火灾自动报警）。有些建筑商也会请消防公司做防烟排烟部分。消防预算是按专业和具体设备分类的。安装费用可以在消防安装定额里找到。
（1）例如洒水喷头、喷水管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其他通用件均有相应的专业定额。
（2）例如消火栓管道安装设给排水管道定额、泵房管道安装设工业管道定额、消防水泵安装设机械设备安装定额、阀门法兰安装设工业管道定额、报警部分电线管道安装设电气安装定额等等。
（3）材料算法：设备数量只要按照图中数量即可，管子、线管也必须自己完成。

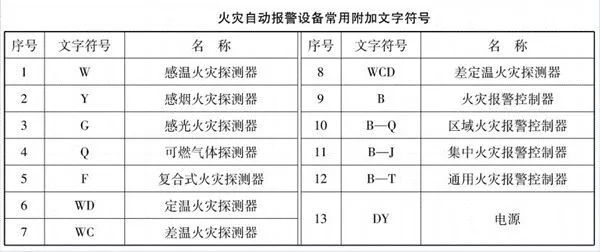

火灾探测器和警报器的特性表示：
区域报警系统：

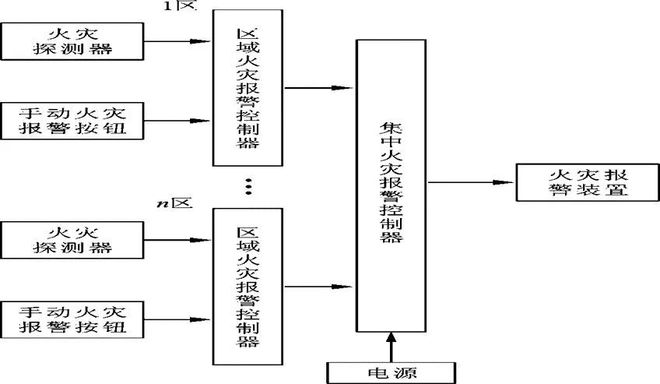

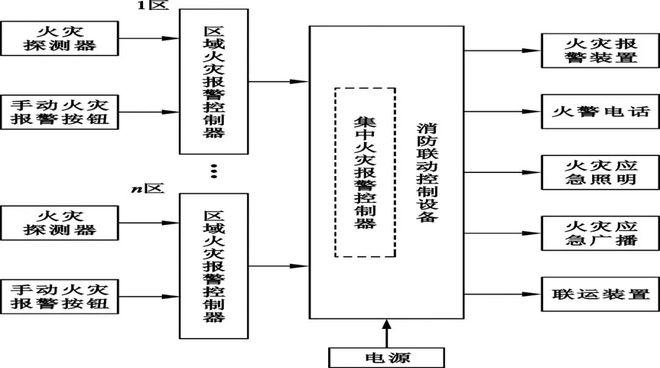

集中报警系统：
控制中心报警系统：

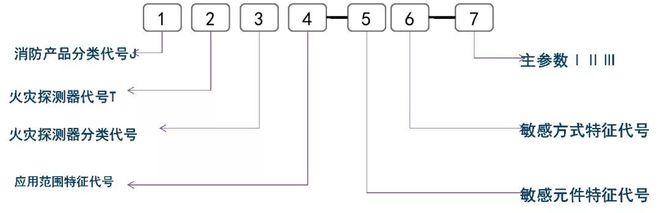

GA/T227-1999火灾探测器产品型号编制方法：

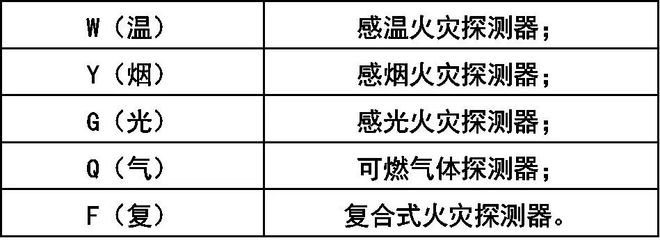

火灾探测器分类代码：

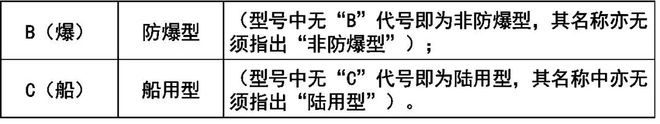

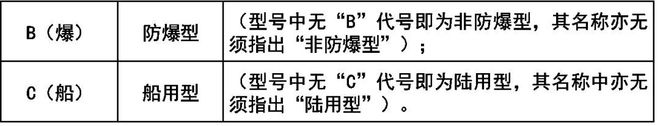

应用范围特点：
热感光火灾探测器灵敏度模式：

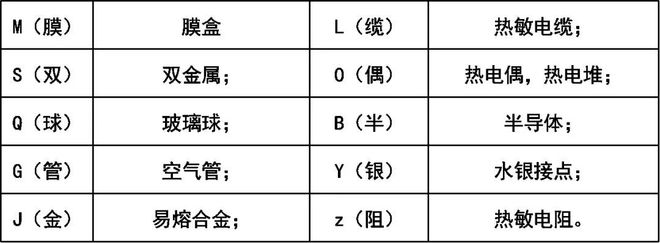

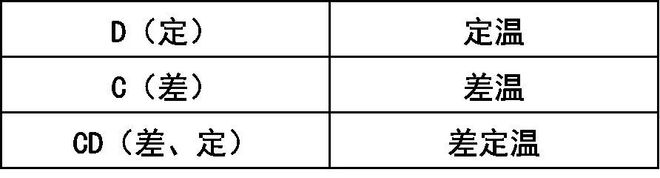

热感式火灾探测器敏感元件特点：

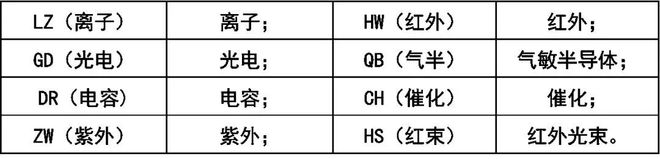

感烟火灾探测器、光感灾害探测器、可燃气体探测器的传感器特性表示：

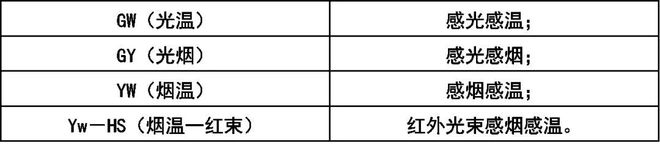

复合型火灾探测器传感器特性表示：
火灾探测器产品型号编制示例：
a.JTW-JD-I型易熔合金定温火灾探测器，I级灵敏度；
b.JTW-SC双金属差温火灾探测器；
c.JTW-ZCD-III热敏电阻差动定温火灾探测器，III级灵敏度；
d.JTYC-LZ船用离子烟雾火灾探测器。
e.JTGB-ZW防爆紫外光敏火灾探测器；
f.JTF-YM复合型烟温火灾探测器；
g.JTF-YW-HS复合型红外光束感烟温火灾探测器；
h.JTY-LZ-C离子烟雾火灾探测器（第三改型）。

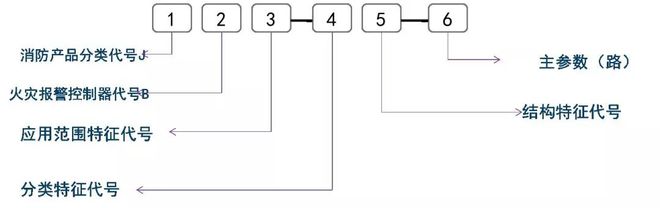

火灾报警产品型号：
应用范围特点：
分类特征代码：

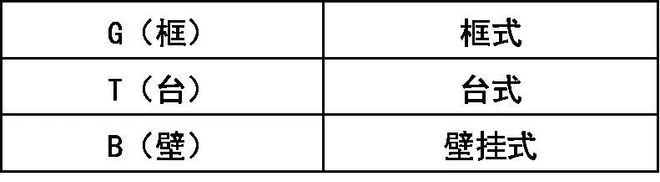

结构特征代号：
系统图：
消防工程基本图形符号及工程图例：

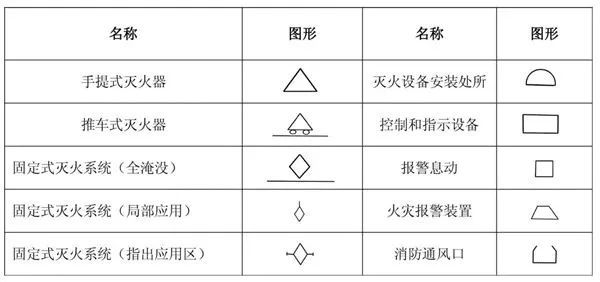

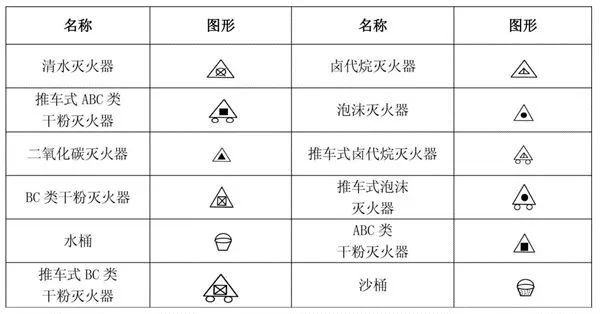

（1）消防工程灭火器符号

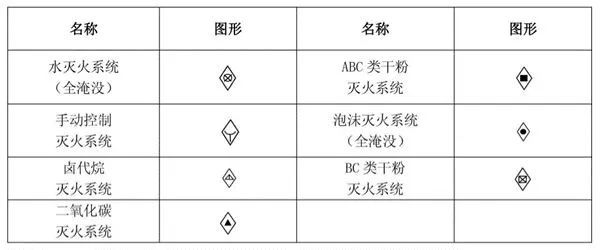

（2）消防工程固定灭火系统符号

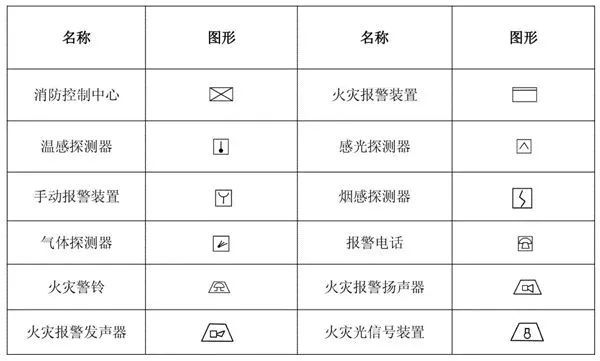

（3）消防工程自动报警设备符号

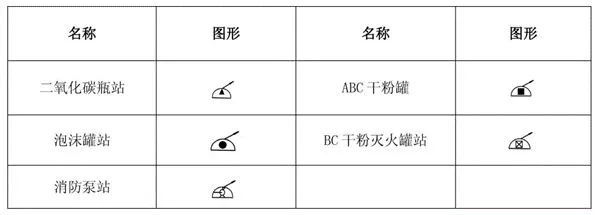

（4）消防工程中灭火设备安装位置的符号

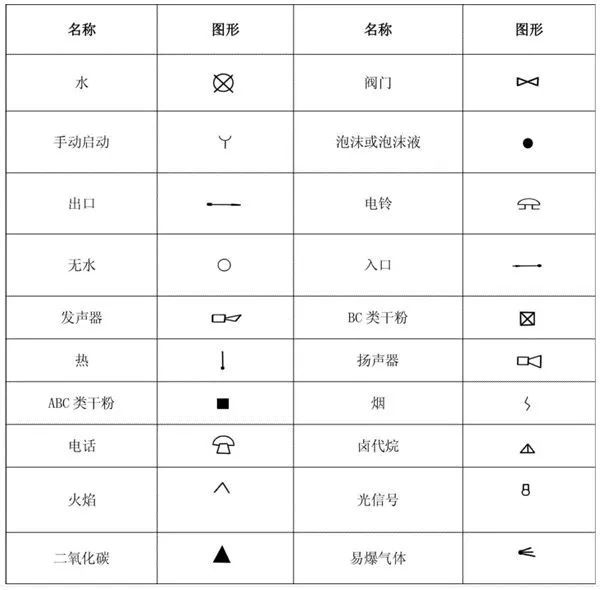

(5)消防工程基本图形符号
（6）消防工程辅助符号

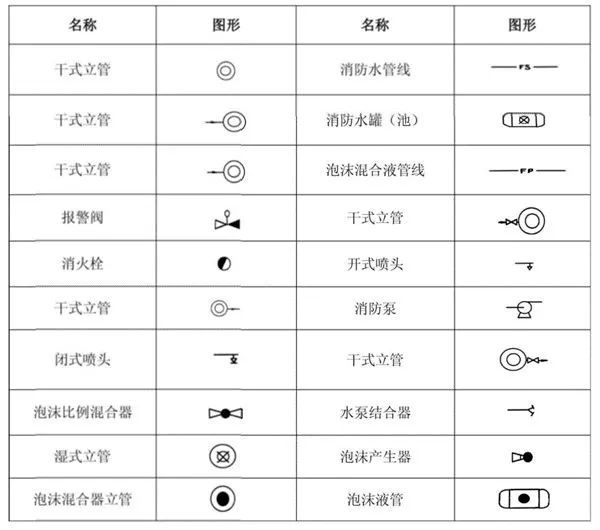

（7）消防管道及附件符号
防火图纸中的XL、WL、TL、JL、FL、PL、GL、NL分别代表什么意思？
消防图中XL代表消防立管、WL代表污水立管、TL代表通风立管、JL代表给水立管、FL代表废水立管（污水立管）、PL代表排水立管（或GL）、NL代表空调冷凝水立管。
例如：XL-1、XL-2、XL-3指的是哪个数字。
XL 代表 X 代表火；
L代表立管，以此类推，WL、W代表污水；若消防立管用XL-45标识号45则在图纸上标注。
