火灾自动报警及消防联动控制系统主机的九个主要组成部分

一：

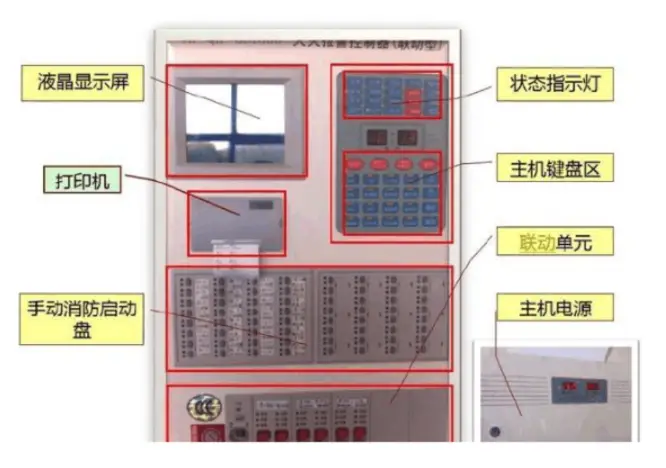

消防报警主机的组成部分很多，主要包括以下消防设备：主电源、联动电源、打印机、驱动器、直接控制面板、总线控制面板、消防广播、消防电话主机等设备。

第二：

火灾自动报警及消防联动控制系统主机主要由：①主机主板、②环路卡、③手动控制面板、④多线控制面板、⑤直流不间断电源、⑥消防应急广播系统、⑦消防电话系统、⑧CRT系统、⑨机箱等组成。

在本文中我们采用上面的第二个总结来介绍火灾报警主机的九个主要组成部分。

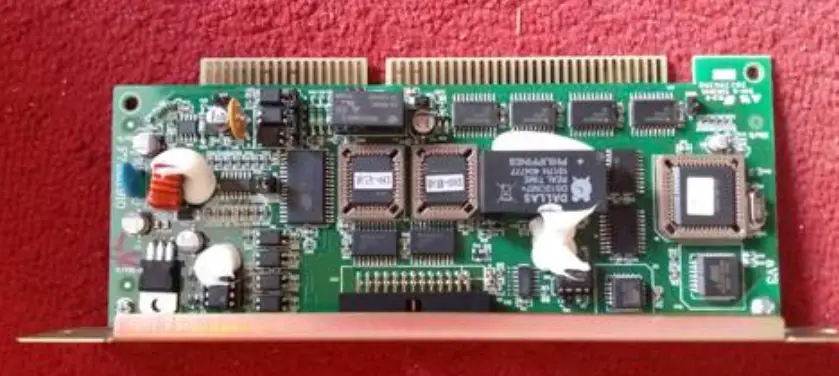

1.主机主板

主机主板是火灾报警控制器的核心部件，决定着控制器的最大容量和性能，不同产品、不同型号有所差异。选择主机主板时不仅要满足工程所需容量，还要考虑改扩建工程是否共用主机、建筑使用功能是否可能改变等因素，在此基础上确定回路卡数量，最终确定所选主机主板。

2. 循环卡

回路卡分为双回路和单回路两种，市面上大多数都是双回路卡，点数较少的项目会用到单回路卡。不同厂家的回路卡也有很大差异，选择时要了解产品的具体情况，有的回路卡只能配智能探测器，有的回路卡只能配监控模块，有的回路卡可以混装智能探测器和寻址模块。所以选择回路卡时要根据消防分区、楼层计算每个消防分区的总点数，并按规范预留15%~20%的扩展余量来确定回路卡的数量。

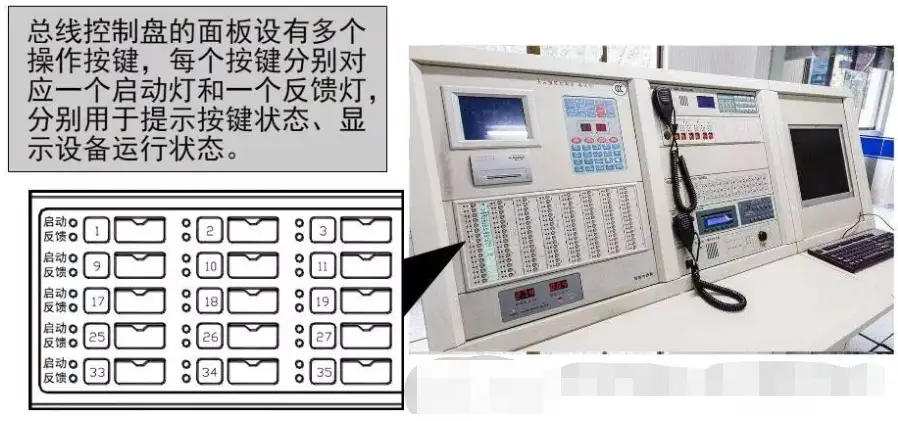

3.手动控制面板

手动控制面板是用于手动远程控制消防联动设备的操作面板，属于总线控制，用于控制正压送风机、排烟风机、电梯、广播、消火栓泵、喷水泵等联动设备。应计算控制所需总点数，可选用比总点数大10%的余量。

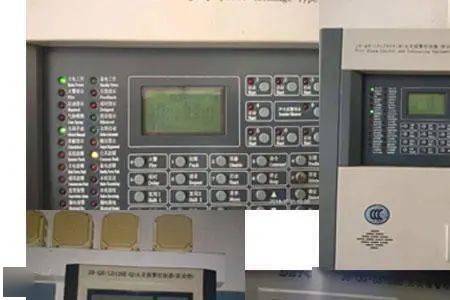

4.多线控制面板

多线控制面板控制消防设备的启停并应显示其工作状态，是消防联动系统的后备保障，用于火灾自动报警控制系统不能正常工作，需手动启动消防设备时使用，该控制面板的控制点数与消防设备相对应，采用硬触点连接，相当于设备现场的启停按钮，针对的是排烟机、正压送风机、消防泵、喷水泵等消防联动控制设备。目前市场上的多线控制面板都是搭配隔离模块使用的，该模块为非编码型，其主要作用是实现消防报警系统中强弱电的隔离，防止消防设备启动时强电流入报警系统烧毁报警设备。

5.直流不间断电源

直流不间断电源是一种DC24V大容量电源输出设备，在消防报警控制系统中作为联动控制系统的供电电源，为联动控制模块及受控设备供电。电源箱采用交流220V为主电源，内置DC24V密封铅蓄电池为备用电源，采用开关电源稳压电路和备用电源浮充电路，具有输出过流自动保护、主、备电切换、完备的备用自动充电及备用过放电保护功能。同时本智能电源箱可对主、备电及电源输出状态进行监控。

可报告主、备电源故障及输出故障，并具有输出电压、输出电流的显示功能，让您直观的观察电源箱的工作状态。

1、确保输出电流能满足自动状态下大多数设备启动所需的电流。需要从电源板供电的设备有输出模块、输入输出模块、声光报警器、警铃模块、广播模块等。如果消防设备只是纯阻性负载，则只需考虑稳态电流；如果还有容性负载，则要考虑冲击电流，也就是工作电流。这些模块的检验电流一般在5mA左右，启动时的电流是检验电流的7~10倍。

2、保证终端设备电压在线路满载时足够驱动设备，当电线很长，电流很大时，电线上的压降会很明显，可能造成终端设备电压低于工作电压，无法正常工作。

3、使用地砖显示屏时，由于工作电流和报警电流较其它设备大很多，因此其使用需要单独的供电板，并且需要地砖显示屏专用的电源线。

4、每个电源板必须配备一组蓄电池作为备用电源，主机主板也必须配备一组蓄电池作为备用电源。

主电源为常规消防主电源，备用电源为备用电源，备用电源有数组蓄电池组成备用电源，当主电源发生故障时，启动备用电源给主机提供正常供电，若备用电源灯亮，表示备用电源正在工作。

·关于报警控制器主电源、备用电源的操作，下面以北大青鸟消防主机主电源、备用电源为例，简单补充如下：

先看它的组成：它们都有手动控制开关，能进行自动转换。火灾报警控制器具有主、备用电源工作状态指示功能。有主电源时，主电源工作指示灯亮。若主电源发生故障，火灾报警控制器自动切换到备用电源。

消防控制器主电源开关顺序应为：先打开主电源。再打开备用电源。

备用电源也是消防广播。消防电话开关。如需先关机。先关闭备用电源。再打开主电源。

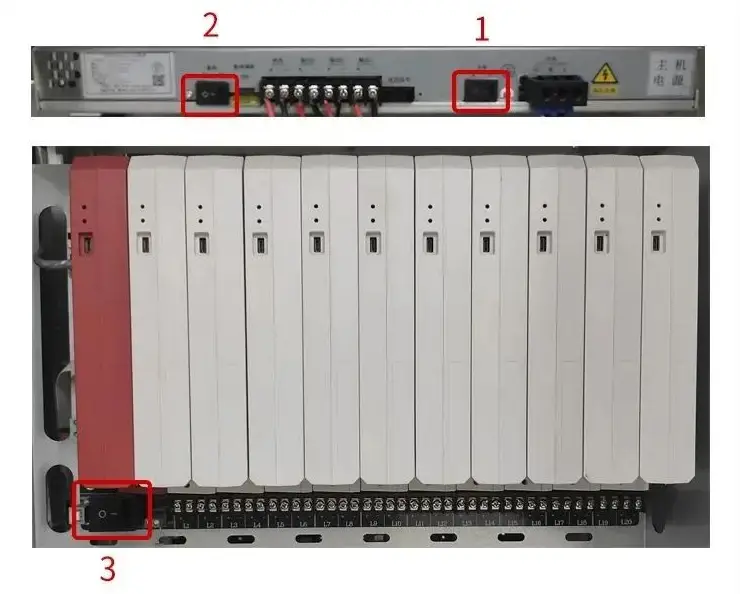

当然，大多数消防主机都有两个开关，即主电源开关和备用电源开关，另外，湾火高能H型消防主机还带有板载工作开关（若无此开关，则按主电源开关操作即可）。其操作如下：

开机运行：

依次打开1.主电源开关→2.备用电源开关→3.工作开关。

关机操作：

反向启动顺序。依次关闭1.工作开关→2.备用电源开关→1.主电源开关

6.消防应急广播系统

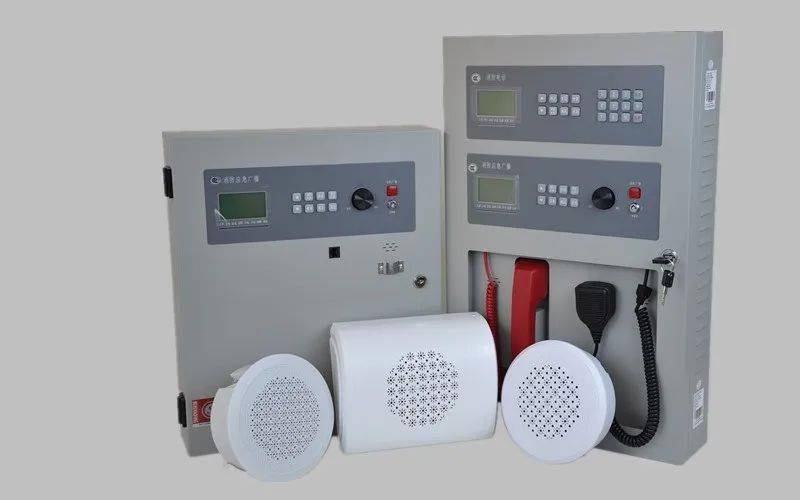

消防应急广播系统主要由音源设备（具备播放、录音功能）、功放及处理设备、输出模块及线路、扬声器等设备组成，是消防疏散、灭火指挥的重要设备，在整个消防管理系统中起着极其重要的作用。当发生火灾时，应急广播信号源设备发出信号，经功放放大后，由消防主机驱动相应区域的模块实施应急广播。对于商场等大型场所选用的功放，在火灾时输出功率应为相邻三层最大总广播功率的1.5倍左右。如果应急广播平时作为背景音乐使用，功放的功率应为所有广播功率总和的1.5倍左右，否则功放会启动过载保护，无法输出背景音乐。

7.消防电话系统

消防电话系统是消防专用通信系统，分为总线制和多线制两种，通过它可快速实现人工确认火灾，及时掌握火灾现场情况，便于灭火指挥。

总线式消防电话系统由安装在消防控制中心的总线式消防电话上位机和火灾报警控制器、现场消防电话专用模块、消防电话插座和消防电话支线组成。消防电话专用模块是直接与火灾报警控制器总线相连的编码模块，需要接入DC24V电源总线。为实现电话语音信号的传输，还需要接入消防电话总线。消防电话专用模块上设有电话插孔，可直接供总线电话分机使用。

消防电话总机

多线消防电话主机

8.CRT系统

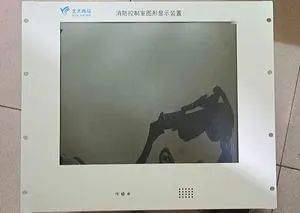

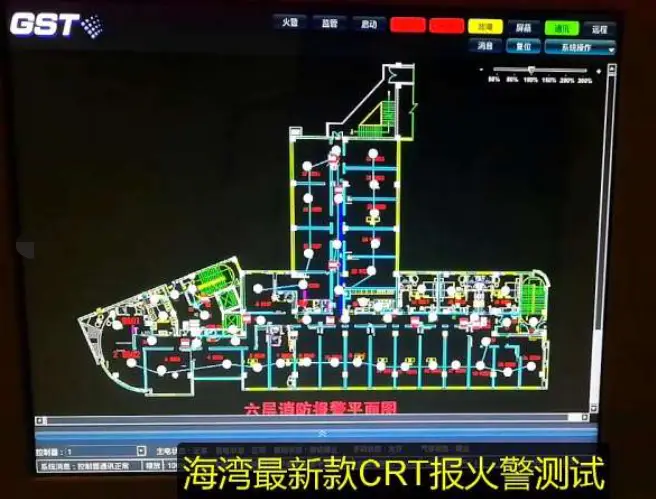

CRT系统消防控制中心火灾报警监控管理系统采用火灾自动报警及消防联动控制系统的图形显示，实现简便直观的系统监控。主要由计算机主机、监视器、火灾自动报警及消防联动控制系统操作软件组成，CRT之间可通过局域网、普通电话线、RS232等方式相互连接，接收、发送和显示设备异常信息及主机信息，从而实现火灾报警系统的远程中央监控。

蓝鸟CRT

9.底盘

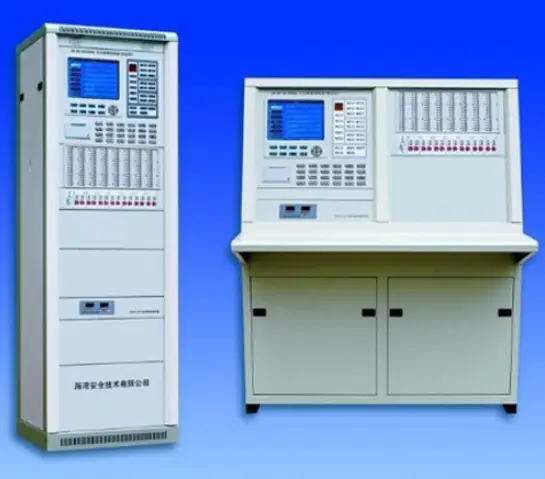

当以上系统都选定后，即可选定机箱进行组装，一般小型自动报警及联动系统采用壁挂式机箱，由于体积小，大大方便了工程安装，该类设备主要应用于洗浴舞厅、餐厅、小型图书馆、酒吧、超市、变电站等小型工程；大型机柜主要有立式机柜和钢琴柜，主要应用于大面积住宅小区、大型体育馆、商场、写字楼等高层大型建筑；如果选择CRT系统，最好选择钢琴柜，因为钢琴柜本身自带CRT显示器放置平台，无需另购电脑桌等设备。
