紧急处理设施
为应对疫情防控，全国各地纷纷建设COVID-19应急医疗设施，科学合理完成应急医疗设施新建、改建、扩建。 清净园组织行业专家编制的《应急医疗设施工程建设指南》总结了2003年SARS和2020年COVID-19应急医疗设施部分项目建设的有益经验，包括选址规划布局、医疗流程设计、建筑、结构、给排水、暖通、电气、智能化、医用气体、消防、环保、标准化、模块化等专项工程，推动相关应急项目的快速建设和安全运行救治设施，为新型冠状病毒应急医疗设施建设提供有益参考。
紧急医疗救治设施是指为应对突发公共卫生事件、灾害或者事故而快速设立的紧急医疗救治场所或者设施。 具有突发性、情况严重、情况复杂、危害严重、影响巨大等特点。 在疫情防控过程中，为控制传染源、切断传染链、保护易感人群，落实早发现、早隔离、早诊断、早收治的政策，各地可根据当地疫情情况和现有资源情况，采取多种方式。 应急医疗设施建设可以是新选址，也可以是对现有传染病医院、综合医院等医疗机构院内现有设施进行改造或新建，也可以是对现有体育馆等公共设施进行改造、酒店、学校、宿舍都可以使用，也可以使用移动车载医疗舱结合帐篷设置治疗点。
航拍施工中
COVID-19小汤山医院是北京市应对2020年COVID-19疫情的储备项目。 于2020年1月23日开盘，建筑面积为²，共3层，结构为集装箱箱房、轻钢结构。 包括B区现有建筑改造病房（160个床位）和新建临时病房（1500个床位）。 它最初定位于治疗轻度至中度患者。 随着北京疫情的发展和控制，最终投入使用，作为境外输入患者的筛查、隔离和治疗病房。
主要功能有：
床位：30个病区；
医技室：放射科、超声室、功能检查室、检验科、药剂科、B超室、肺功能室；
配套项目：餐厅食堂、换热站、120应急洗车场、垃圾临时存放间、垃圾消毒间、负压吸污机房、压缩空气机房、液氧站、污水处理站、洗衣房、危险品临时存放处货物、危险废物临时存放间、防护隔离服消毒等。
医院现有建筑拟用作医院管理和后勤人员的休息室。 该项目满负荷运转，床位1660张，需要配备大量医护人员。 考虑到用地有限，拟采用院外集中休息和中间衔接方式。
本项目主要分为四个阶段：B区重建期设计、CDE区重建设计论证（重建最终放弃）、新建临时病房设计、病房改善新的临时病房。
01
暖通专业系统设计
1.冷热源
本项目空调采用多联机空调系统。 由于燃气锅炉供应，本项目采用其他项目已经生产的一体化真空燃气热水锅炉作为本项目的热源，需要满足散热器采暖系统的热负荷和新风采暖热量冬天里。 加载。 一体化真空燃气热水锅炉配有气候补偿器、软化水系统、恒压补水系统。 锅炉排水设备自动将排水温度调节至40-65℃。 散热器系统供回水温度75/50℃，冬季新风采暖系统75/50℃（机组配备高温加热盘管）。
2、空调系统
空调系统采用多联系统，冷凝水按污染区域排至污水排放系统，最后排至污水处理站。 由于污染区病房无地漏，排水点设置在病房缓冲间的洗手盆排水口。 设置一个三通，利用手盆排水补充冷凝水排水存水弯。 半污染区排入附近半污染区。 排水地漏，保洁区的冷凝水排入保洁区公厕内的拖把池或地漏。 室外机安装在屋顶，由于屋顶设计改进，采用逆流罩散热。 室内机采用风管式，便于管道的整合和冷凝水的方便。
3、供暖水系统
加热系统采用下供下回的立式双管系统，不同方向布置。 根据不同的护理病区和医疗技术功能，系统分为多个回路。
每个并联回路支管均设有静态平衡阀，每组散热器均设有散热器恒温阀。
给水总管末端和回水总管始端均安装闸阀，各给、回水立管底部均安装排水塞。
每组供水立管顶部均设有自动排气阀，每个顶部散热器均设有手动排气阀。
4、送排风系统
1）病区（按呼吸道传染病病房设计，非负压隔离病房）按照传染病医院规范要求配备机械通风系统。 系统严格安装在污染区、半污染区、洁净区。 新风采用变频直膨式新风。 机组还配备冬季加热盘管段，用于冬季加热新风，还配备初效过滤+亚高效过滤。 排风采用集中变频排风机和初效+高效过滤段。
污染和半污染区域最少换气次数不少于6次。 送风口位于房间上部，病房排风口位于房间下部。 同时卫生间设有顶部排风口； 诊室、治疗室的排风口设置在房间下部，排风口底部与地面的距离不应小于100mm。
洁净区办公室等房间主要采用送风方式。 无窗房间需增加排风量，但送风量必须大于排风量150m3/h。 污染区每个房间必须有8次送风和15次通风排风。 通风。 病房内医疗走廊与护士站之间的缓冲区设有送风系统，通风量为40次/h，风机配备亚高效过滤器。
建筑气流组织形成从洁净区到半污染区再到污染区的有序压力梯度。 房间的气流组织应防止送风和排风短路。 送风口的位置应使洁净空气首先流经室内医务人员可能工作的区域，然后流出。 通过传染源进入排气口。
污染、半污染区域各房间至送排风主管道的分支风道均设有二位电动密封阀，可单独关闭，进行房间消毒。 各房间排气支管的电动调节阀与变频风机联动，通过控制电动阀的开度来控制排气扇的转速。 同时，各房间新风支路上的电动调节阀与电动排气阀联动启闭。 关闭排气电动阀时，必须关闭电动新风阀。 新风支路电动阀与直膨式新风机组连接。 联动，根据电动阀的开度控制新风量和风速。 污染和半污染地区的送风、排风支路安装固定风量阀。
2）其他领域
实验室部门按照P2实验室设计，PCR实验室配备独立送风、排风机，保证压力梯度。
厨房设有部分排风、全面排风及相应补充空气，餐厅设有新风换气机。
洗衣房设有机械通风，烘干房通风量大。 排气由厂家完成，设备自带风机。 设计院根据需要设置送风风机和加热盘管。
120净化采用雾状过氧化氢进行喷淋清洗消毒，排气通风次数10次以上，并安装搅拌风机。
危险品暂存库配备平时及事故时通风次数12次以上，所有设备均为防爆型。
3）系统监控
设置自动监控系统，监控设备故障和超载报警、启停次数、累计运行时间，并定期维护和更换提示。 当灰尘堆积后过滤器阻力超过极限时会发出警报，提示您及时更换过滤器，确保卫生和安全。
5、防烟排烟系统
该项目按照《建筑防排烟系统技术标准》-2017年的要求进行设计
病区通过设置天井满足走廊自然排烟条件。
医技区及配套厨房区均设有机械排烟系统。
02
给排水系统改造设计
1、供水系统
供水系统不分区，全部由市政府直接供水。 在首层和顶层有地面排水的适当位置，在引入管上加装低阻减压回流防止器。 阀后压力不低于0.25Mpa，满足本项目要求。 设置市政出入口和水表，每栋楼设置二次水表，室外供水检查井设置。 所有新水表都将是机械水表。
2、热水系统
本项目新增24小时集中热水供应系统。 由于供应周期的原因，采用其他项目已订购的一体化燃气锅炉提供一次高温水，经浮动盘管容积式换热器换热后提供。 采用60℃生活热水、院区原有温泉水作为备用水源。 设备配有恒压、水质处理设备及蒸汽冷凝水回收措施。 冷凝水温度为40-65摄氏度。 热水为全时下沉式机械循环系统，主管管同路线，不分区。
3、饮水系统
该楼各层烧水间均安装全自动电开水器，为医护人员提供饮用水。 开水器应配备加热水箱和带净化装置的热水储水箱。 每个饮水点预留N=9KW直饮水机功率。 管道直饮水系统用户端水质应符合《饮用纯净水水质标准》CJ 94-2005的规定。 病房内有电热水壶供病人喝水。 电开水器应设有电气接地等装置。
4、排水系统
地面污水和废水通过重力流向外排放。 室内各区域按照污染区、半污染区、洁净区分别收集、排放。 病区卫生间均在同一楼层，无地漏。 水从设备后面排出。 淋浴采用一体式淋浴房。 、仅洁净室和报警阀室设有排水地漏。
病房卫生间室内污水分流，管井接入污水立管。
所有污水池、污水池的排水管直径不应小于75毫米。
通风系统：均采用屋顶延伸式通风立管，通风立管伸出屋顶，远离新风入口。 出口处必须安装紫外线消毒设施。
室外排水检查井采用密封井盖。
新建污水处理站一座，处理能力800立方米/天，为1500床位项目提供排水处理。 采用化粪池预消毒+MBR膜处理工艺，处理后出水水质标准必须符合《医疗机构水污染物排放标准》-2005年传染病医院水污染物排放限值中预处理标准的要求。 调节池和预消毒池位于地下，生化处理单元位于室外地面。
雨水系统从屋顶天沟收集水后，有组织地排入建筑物外的雨水沟。 经指挥部协调会议确定，不安装雨水收集消毒系统。
5、消防给水系统
室外水源由两条市政供水管线提供。 目前情况为南侧市政供水管径为DN200，市政供水压力为0.3MPa。 本次及后续园区改造中，将在市政道路北侧增设1条DN200引水管，形成园区内环形供水管网，满足园区生活供水和室外消防用水需求。 消防水源需采用双向市政供水，水压为0.25MPa。 室外供水管网在工程红线范围内布置成环形管网。 管网上设置地下消火栓1个，消火栓井内设置1个消火栓和1个65mm消火栓。 室外消火栓之间的距离不应超过120米，室外消火栓与消防泵适配器之间的距离应为15至40米。 室外环形管网根据园区整体改造规划逐步实施。
该项目由B区新建消防水池和消防泵房供电，满足新建室内消火栓和自动喷水灭火系统的要求。
设置磷酸铵干粉灭火器，并根据建筑物各区域的火灾类别和危险等级确定单台灭火器的最小灭火等级和最大防护距离。 由于项目箱体耐火极限不足，指挥部在验收时要求所有房间根据原系统设计配备不少于2个灭火器。
03
医用气体
病房配备医用氧气和负压吸引两种气体。
每层护士站旁的ICU、急诊室、治疗室和治疗室均配备医用氧气、负压吸引和压缩空气三种气体。
室外设置液氧站（含3个5m3液氧罐）、负压吸引机房、压缩空气机房管道，埋入地下后进入建筑物内燃气管井。 同时，液氧站增加B区供应管道，连接至B区氧气巴士房。
更多应急处理设备设施的设计与施工，请点击下方二维码查看。

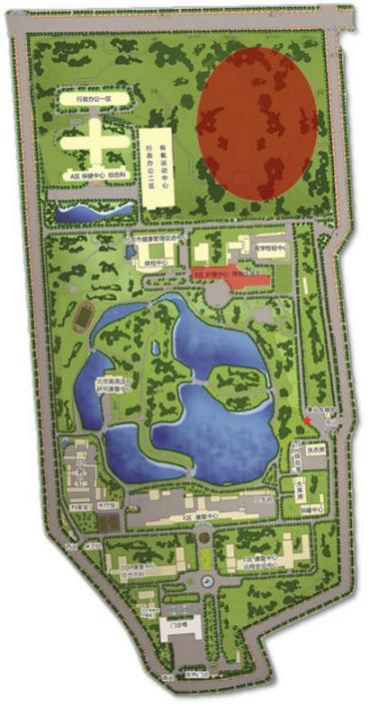

选址

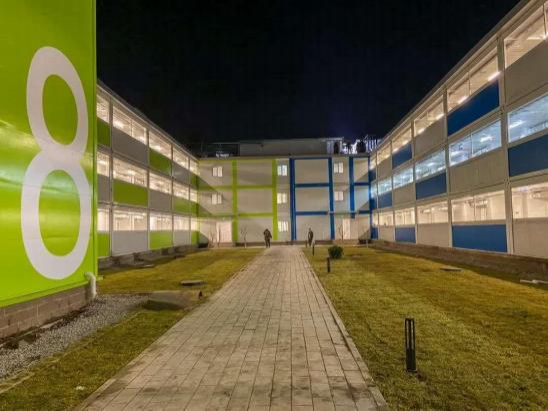

真实图片
