建筑消防系统一般可分为三种类型：消火栓给水系统； 自动喷水灭火系统； 水幕消防系统。
消防栓系统
一、系统工作原理
一旦发生火灾，在火场附近使用一支或多支水枪来灭火。 水箱内供水，同时启动消防泵。 泵中的水不会进入水箱。 水箱上有一个止回阀。 当消防队到来时，消防车可以从室外管网取水。 通过水泵适配器对火加压并在室内将其扑灭。 您也可以使用车上的水枪在室外灭火。
2. 系统组成
消火栓设备、水泵适配器、消防管、消防水箱、消防水池、水源
1、消火栓设备

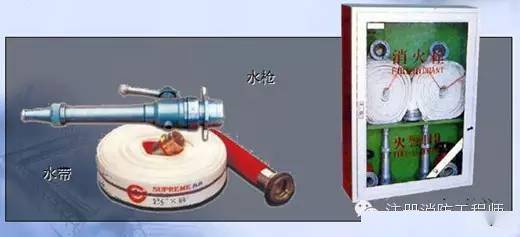

消火栓设备由水枪、水带和消火栓组成，全部安装在消火栓箱内。

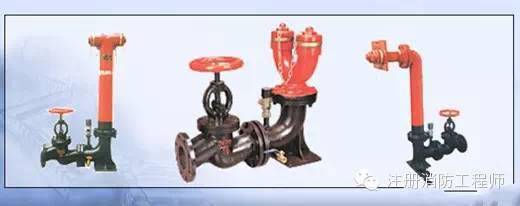

2. 水泵适配器
水泵适配器是连接消防车加压供水至室内消防给水系统的设备。 一端从消防给水管网水平主管引出，另一端设在消防车方便到达的地方。
3、消防管
建筑物内的消防管道是与其他给水系统共用还是独立设置，应根据建筑物的性质和使用要求，经技术经济比较后确定。
4.消防水池
适用条件：用于室外无消防水源时储存火灾期间的室内消防。
设置：可安装在室外地下或地面，也可安装在室内地下室，或与室内游泳池、水景池结合使用。
5、消防水箱
消防水箱在扑灭早期火灾中发挥着重要作用。
水箱安装要求：为保证动态供水的可靠性，应采用重力供水； 消防水箱不应与生活（或生产）高位水箱联合使用； 水箱应储存10分钟室内消防用水量。
3、系统供水方式
A。 从室外供水管网直接供水的消防给水方式
适用条件：室外给水管网提供的水量、水压可随时满足室内消火栓给水系统的水量、水压要求。
b. 带水箱的消火栓供水方式
供水特点：由室外供水管网向水箱供水，水箱内储存10分钟消防用水。
火灾初期：水箱向消火栓供水系统供水；
消防延续：室外消防车可通过水泵适配器向消火栓供水系统加压供水。
适用条件：外网水压变化较大。
用水量小时：增加水压即可向高位水箱供水
用水量大时：无法满足建筑消火栓系统的水量、水压要求。
C。 水泵、水池、水箱消火栓供水方法
设置特点：水泵从储水箱取水，间接接入室外供水管网，可避免水泵直接接入室外供水管网的弊端。 当外网压力足够大时，也可以直接从外网供水。
适用条件：水池加水泵的供水方式，适用于室外供水管网水压往往不能满足室内供水需要的建筑。
d. 分区供水方式
设置特点：室外供水管网向低区、高位水箱供水，水箱内储存10分钟消防用水。
当高区火灾首次发生时：水箱向高区消火栓供水系统供水； 水泵启动时：水泵向高区消火栓供水系统供水，灭火。
低洼地区灭火：水量、水压由外网保证。
4、消火栓系统布置
1、多层建筑消火栓布置
（1）设有消火栓系统的建筑物，应每层设置消火栓系统。
（2）建筑高度≤24m、容积≤24m的仓库，应保证水枪有足够的水柱到达同一楼层的任何部位。 其他民用建筑应保证两支水枪的充足水柱同时到达任意部位。 消火栓设备的水枪喷射需要具有一定强度的密集水流才能有效扑灭火灾。 水枪充水柱长度应大于7m且小于15m。
（3）消防电梯前室应设置消火栓。
（4）消火栓应设置在走廊、楼梯间、大厅、车间出入口、消防电梯前室等明显且易于通达的地方，消火栓口安装高度为距地面1.1m，消火栓口宜向下或与墙壁垂直安装。 （为保证及时灭火，每个消火栓应设有直接启动消防水泵的按钮或报警信号装置。）
（5）建筑物顶部应设置消火栓，以方便消防人员定期检查消防给水系统是否能正常运行，并保护建筑物免受邻近建筑物火灾的影响。
(6)高层建筑中，由于建筑高度，消防管道上下压力差很大。 当消火栓最高压力超过1.0MPa时，必须分区供水。
2、高层民用建筑消火栓布置
(1)消火栓间距应计算确定，但不宜大于30m。
(2)应保证同一楼层两支水枪的充沛水柱能同时到达任意位置。
（3）消火栓喷头满水柱长度不应小于10m，高度超过50m的金融楼、科研楼等一级高层建筑长度不应小于10m。小于13m。
（4）消防电梯前室应设置消火栓。
(5)消火栓处的静水压力不应大于0.8MPa。 当超过0.5MPa时，消火栓处应设置减压装置。
5、消防用水量
1、多层建筑消防用水量
A。 同时使用水枪数量：射击位置1（2）支，顶部和底部1或2支进行拦截。
b. 消防水箱最小消防水储存量：室内10分钟消防用水量。
C。 对于低层和多层建筑，外部救援是主要任务，应考虑消防车到达火灾现场的时间。
2、高层建筑消防用水量
A。 高层民用建筑必须设置室内外消火栓。
b. 室内消火栓宜采用高压或临时高压供水系统。
C。 消防用水可由室外供水管网、消防水池或天然水源供给。
6.消防管网设置
1、多层建筑消防管网设置
A。 当室内消火栓数量超过10个且消防用水量超过15L/s时，室内消防给水管道应至少有两根进水管与室外管网相连，且室内管道应形成环形或进水管应与室外管道呈环形连接。 形状。
b. 高层工业建筑室内消防立管宜为环形，管径不宜小于100mm。
C。 四层以上的厂房、仓库、高层工业建筑、有消防管网的住宅建筑以及五层以上的其他民用建筑，消防给水管道应设置水泵接头。
2、高层建筑消防管网设置
A。 拥有独立的消防给水系统和区域集中消防给水系统。
b. 根据建筑高度，分为分区消防给水系统和非分区消防给水系统。
C。 ≮2引入管道、环网。
d. 消防给水管道应配备水泵适配器。
e. 消防立管应保证同一楼层相邻两个消火栓的水嘴能同时到达房间的任意部位。 立管直径不应小于100mm。
F。 使用单一出水插头，水箱距最高插头应≮7m。 否则，请从远处加压并启动泵。 火灾报警后 5 分钟必须启动水泵。
G。 与报警阀前的自动喷淋系统分离或独立设置。
自动喷水灭火系统
自动喷水灭火系统定义：发生火灾时能自动打开喷头喷水灭火并发出火灾报警信号的灭火设施。
自动喷水灭火系统的特点：水通过加压设备将水送入管网至带有热敏元件的喷头。 喷头在火灾高温环境下自动开启喷水灭火。 通常喷头下方的覆盖面积约为12平方米。 自动喷水灭火系统扑灭初期火灾的效率超过97%。
自动喷水灭火系统由水源、加压储水设备、喷头、管网、报警装置等组成。
自动喷水灭火系统分类：

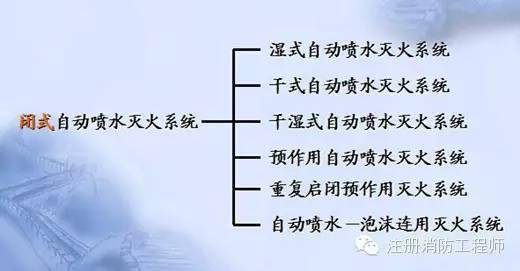

封闭式自动喷水灭火系统

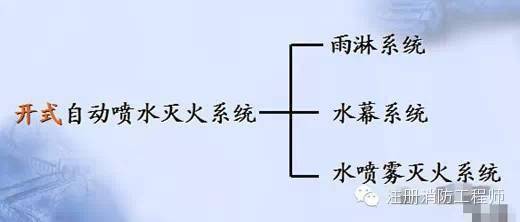

开放式喷水灭火系统
1、湿式自动喷水灭火系统
(一)系统原理
特点：是一种常闭式喷头灭火系统。 管网充满加压水。 当建筑物发生火灾，火灾温度达到喷头的开启温度时，喷头就会喷出水来灭火。
优点：灭火及时、效率高。
缺点：由于管网内充满加压水，渗漏会损坏建筑装饰，影响建筑的使用。 该系统仅适用于 4°C 的环境温度

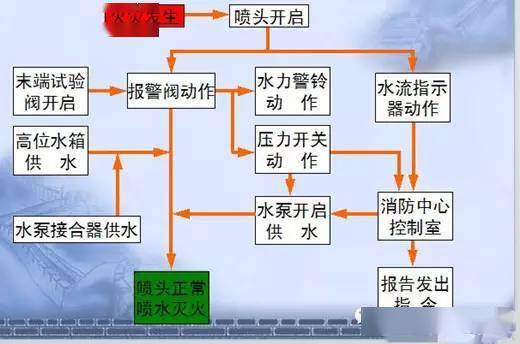

湿式自动喷水灭火系统工作原理
（二）系统组成
喷嘴

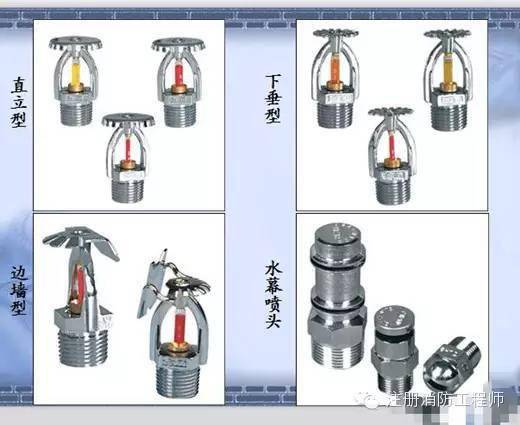

A。 封闭式喷嘴：喷嘴采用由热敏元件组成的释放机构封闭。 当达到一定温度时，如玻璃球爆炸、易熔合金脱离等，它可以自动打开。 根据防溅板的形式和安装位置，其结构可分为直立式、下垂式、侧墙式、普通式、吊顶式和干式下垂式喷头。
b. 开放式喷嘴：按用途分为开放式、水幕式、喷雾式。
报警阀
功能：打开和关闭管网中的水流，向控制系统传输控制信号并激活水力报警器直接报警。 有湿式、干式、干湿两用式、雨式4种。

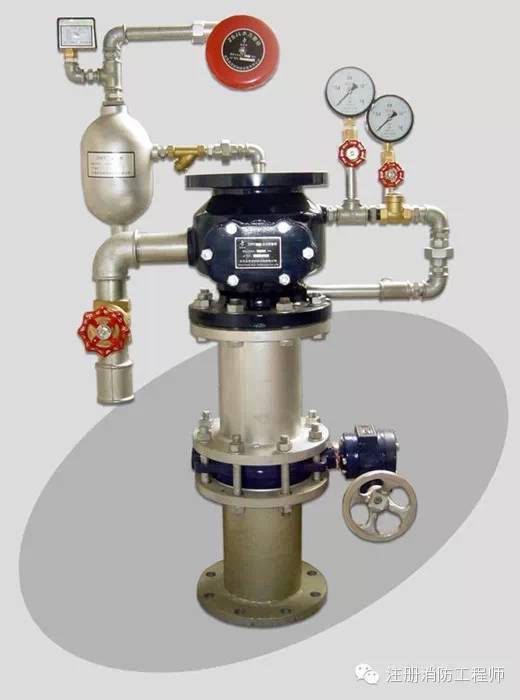

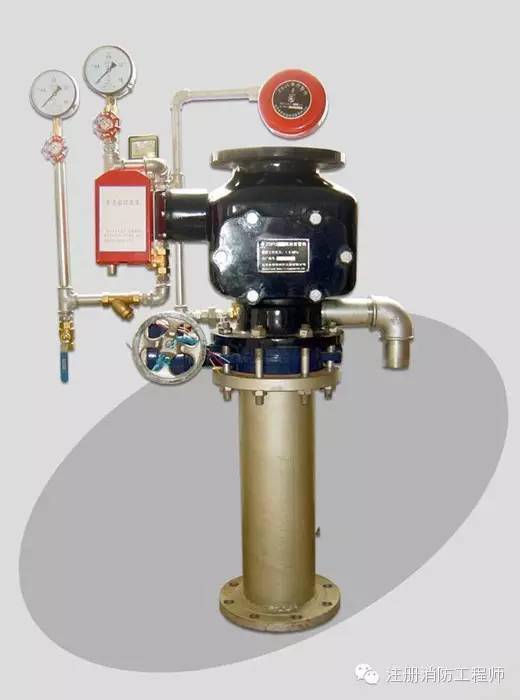

A。 湿式报警阀：
用于湿式喷水灭火系统；

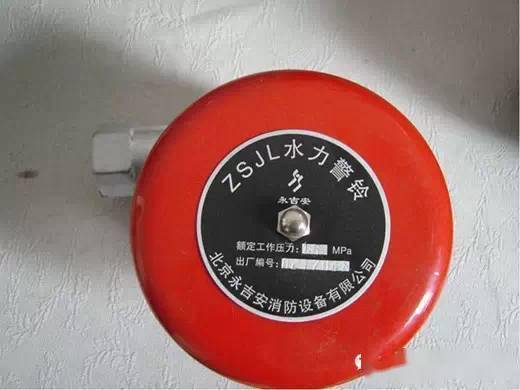

液压警铃
主要用于湿式喷水灭火系统，应安装在报警阀附近（连接管道不宜超过6m）。
动作原理：当报警阀打开消防水源时，具有一定压力的水流带动叶轮发出报警声。 水力报警器不得用电气报警器代替。

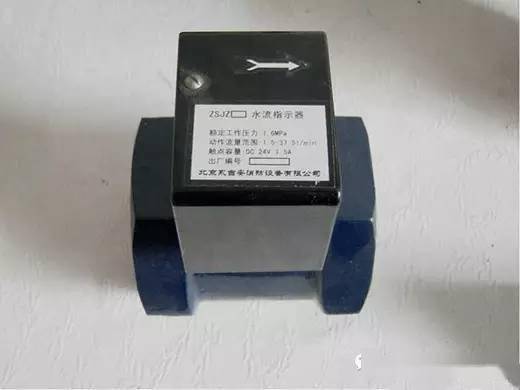

流量指示器
动作步骤：当打开喷头喷水或管网出现漏水时，管道内的水就会流动； 使水流指示器中的桨叶随水流移动； 延时电路接通后，继电器震荡，产生区域水流。 电信号传送至消防控制室。
压力开关
动作原理：水力警铃报警时，依靠报警管内水压的增加自动接通电触点，完成电警报警，向消防控制室传送电信号或启动消防泵。

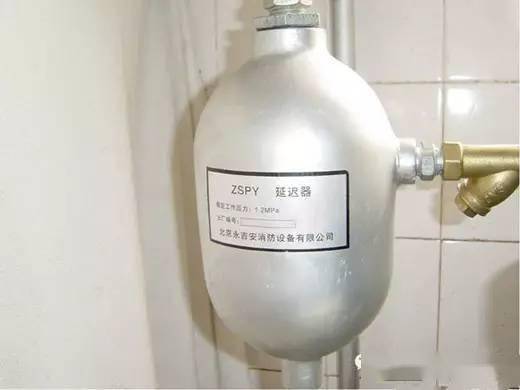

延迟器
定义：安装在报警阀和液压警铃（或压力开关）之间的罐式集装箱。
目的：防止因水压波动导致报警阀开启而引起误报警。 报警阀打开后，水流需要充满延时装置约30秒，才能触发水力报警。
火灾探测器是喷水灭火系统的重要组成部分。 目前常用的是烟雾和温度探测器。
A。 烟雾探测器：利用火灾地点的烟雾浓度进行探测；
b. 感温探测器：通过火灾引起的温升进行探测。
火灾探测器布置在房间或走廊的天花板下，其数量应根据探测器的防护面积和探测区域面积计算。
2、干式自动喷水灭火系统
特点：是一种常闭式喷头灭火系统。 管网中通常不充满水，而是充满压缩空气（或氮气）。 当建筑物发生火灾，火点温度达到喷头启闭时间时，喷头打开排气并充水灭火。
优点：管网通常不充满水，对建筑装饰无影响，对环境温度无要求。 适用于供暖周期长、建筑物内无暖气的场所。
缺点：该系统灭火时需要先排出空气，因此喷头喷出的水不如湿式系统那样及时灭火。

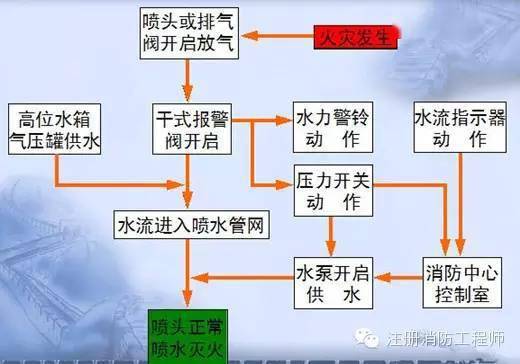

干式喷水灭火系统的工作原理
3. 喷水灭火系统
特点：它是一种喷头始终打开的灭火系统。 当建筑物发生火灾时，自动控制装置打开集中控制门，使整个保护区内的所有喷头喷水灭火，形成雨状。
优点：出水量大，灭火及时。
雨淋灭火系统适用场所：火灾水平迅速蔓延且封闭式喷头开口不能及时有效用水覆盖火场的场所或部位。 内部物品的顶部与屋顶或吊顶之间有较大的净距离。 发生火灾时，可以启动火灾自动报警系统，但很难快速启动喷头打开该场所或地点； 严重二级位置。
4、水幕系统
特点：该系统喷嘴沿直线布置，主要起火灾发生时的防火、冷却和隔离作用。
适用场所：需要防火隔离的开口，如舞台与观众席之间的隔离水幕、防火卷帘降温等。
建筑给排水（消防）施工图审查要点
施工图联合审查是一项极其细致的技术工作，内容非常全面。 有必要好好审阅图纸。 除了审图仔细之外，还与审图人员自身素质有关。 审图人员的综合素质包括阅读设计图纸的能力； 对相关设计和施工规范的理解和理解； 积累现场施工技术和施工方法经验； 了解建筑物和构筑物； 给排水专业知识。 专业理解有限； 处理施工设备交叉施工，避免各类管道综合布置。 只要我们在工程实践中不断提高以下知识和技能，就一定能够提高审图水平，更有预见性地解决施工图中的问题，保证工程质量。 施工图审查要点现介绍给排水、消防、人防工程给水系统施工图审查的几大原则，以及图纸目录中描述的要点。
1.审图原则
①设计是否符合国家相关技术政策和标准规定以及《建设工程设计文件》的编制深度。
②图纸、材料是否齐全，能否满足施工需要。
③设计是否合理，有无遗漏。 图纸中的注释是否有错误？ 管道编号、设备型号是否齐全、正确。 相关部位的标高、坡度、坐标位置是否正确。 物料名称、规格、型号、数量是否正确、完整？
④设计说明和设计图纸中的技术要求是否明确。 设计是否符合公司的施工技术和设备条件。 如果需要采取特殊措施，是否存在技术困难？ 施工质量和施工安全能否得到保证？
⑤ 设计意图、工程特点、设备设施及其控制工艺流程、工艺要求是否明确。 各部分设计是否清晰，是否符合工艺流程和施工技术要求。
⑥ 管道安装位置是否美观、使用方便。
⑦ 管道、元件、设备的工作压力、温度、介质等技术特性是否明确。
⑧固定、防振、保温、防腐、隔热部位及所用方法、材料、施工技术要求、油漆颜色规定是否明确。
⑨ 需要采用的特殊施工方法、施工手段、施工机械和工具的位置要求和做法是否明确。
⑩ 对材料有什么特殊要求吗？ 其规格、品种、数量能否满足要求？ 有没有材料替代的可能？
2.审图要点概述
①设计说明应包括设计依据、设计范围、给水、排水、消防各系统简介、管道材料及接口、阀门及阀门零件、管道敷设、管道试压、防腐涂料、管道及设备保温等。
②主要设备及材料清单中水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等造型是否安全、合理。
③管道、设备是否采取有效、合理的防振、降噪、水锤、膨胀、伸缩沉降、污染、结露、冻结、燃气、水泄漏、固定、保温、检查、维护等措施。
④是否按照消防法规要求设置相应的消火栓、自动喷水灭火、气体灭火、水雾灭火、灭火器等系统和设施，消防水量计算是否合理。
⑤ 是否选用了淘汰产品。
给排水方案
①生活水池与水箱是否为独立结构。
②可能引起倒流的供水管道、热水设备、卫生设备等连接处是否有防止倒流污染的措施。
③生活供水泵房是否远离有抗振或安静要求的房间。 水泵机组、吸、压水管支架及机房墙顶是否采取隔振或降噪措施。
④ 是否有厕所。 洗手间布置在餐厅、食品加工、仪器存放、变配电等卫生要求严格的楼上。
⑤ 地下污水泵井是否设有密封井盖和通气管。
⑥所选的热水设备及其布置、敷设是否考虑了维护要求。
⑦ 管道布置、敷设是否符合规范要求。
水消防及人防部分平面图
①建筑内不同房间或公共场所的灭火设施选择是否合适，有无遗漏。
②消防水池、高位水箱、消防泵房是否符合规范要求。
③消火栓、自动喷头、水泵适配器的布置是否符合规范要求。
④需要水幕隔断或防火卷帘隔断的区域是否按照规范要求设置相应的水幕设施。
⑤消防电梯是否设有排水设施。
⑥ 在寒冷地区，未供暖的地下车库内可能结冰的水消防管道是否有合理可行的防冻措施。
⑦灭火器的外形、布置是否符合规范要求。
⑧有人或防空地下室时，给排水设计应符合人防设计有关规范和当地防空部门的要求。
总体布局
① 室外消防专用供水管道或生活共用供水管道是否按照规范要求连接成环形管网，室外消火栓、水泵适配器的布置是否符合规范要求。
②市政污水、雨水管接头井管径、标高是否合适。
③化粪池、污水池等与埋地生活水储罐的距离是否不小于10m。 若否，是否采取有效措施防止生活储水箱水质受到污染。
供水系统图
①高层、低层建筑供水面积是否符合规定要求，最不利用水点水压能否得到保证。
②供水管道连接是否存在回流污染问题。
③水池、水箱至饮水点的供水管道是否按照规定采取安全可靠的一级防污染措施。
④按规定需要中水的项目，是否设置中水处理和供水系统，中水量是否平衡。
热水系统
①热水供应区与供水区是否一致，热水供应压力是否能与冷水压力平衡（单独使用冷水或热水时除外）。
②热水供应系统是否设有有效的循环系统？ 当高层建筑的热水系统采用减压阀分区时，能否保证各分区循环系统的正常运行？
③公共浴室是否设有稳定水温和节水措施。
④系统是否设有安全阀、膨胀管（或膨胀水箱）、膨胀节、固定支架等防膨胀泄压附件。 是否有防止和减缓管道和设备结垢和腐蚀的装置？
排水系统
①排水系统是否采用雨污分离； 雨水斗及其布置是否符合要求。
②检查污水立管底部排水横管的连接是否符合规范要求。 或者采取分开离家的措施。
③水管是否按规范设有通风管、检查口、清洗口。
消防系统
①消防水池、屋顶消防水箱的储水量是否符合规定。 水池、水箱用于消防和生活使用时，有没有措施保证消防水量不被使用？
②防火符合规定要求。 系统有无减压、泄压等安全使用和保证灭火效果的措施，消防水泵有无自检措施。
③消防水泵及升压设备是否符合规范要求。
④室内消火栓管网是否按照规范要求连接成环形，环形管网中是否至少有两根引入管，管网上阀门的布置是否符合规范要求。
⑤ 屋顶是否设有试验消火栓，自动喷水灭火系统各层末端是否设有末端排水试验装置。
⑥消火栓、自动喷水灭火系统的管径是否合理。
⑦寒冷地区和无暖气的车库是否采用干式或预作用自动喷水灭火系统。
⑧消防水泵适配器的设置是否符合规范要求。
审核施工图时应注意的事项
①在看总设计图时，检查总设计用水量是否一致，当地平均水压和所选管径是否合适。 还有水质的清洁程度。 需要考虑水垢堆积的发生减少管道流量，因此进水主管应根据总用水量增加一级管道。 需检查管道及其他管道或建筑物是否会影响、妨碍施工，是否需要改道。
②看单位工程施工图时，主要看供水系统透视图。 审查时主要检查管道设置是否合理、水表是否设置在便于检查和维修的位置、需要就地维修时是否有控制阀、卫生器具是否经济等。且合理。
③大型公共建筑、高层建筑给水施工图需审查是否有单独的消防给水系统。 并且不能与普通水管混用。 它应该位于单独的阀门井、单独的管道和单个阀门中。 阀门井的位置是否方便启闭和维修。 周围无任何障碍物，保证消防时应急使用。
④对于设计中选用的与排水系统相匹配的排水管道、材料、卫生器具，审图时可对所用材料的优劣提出疑问或建议，作为设计时的参考。设计或用户单位。
⑤ 可根据使用情况审查管径是否合适。 例如，由于目前一些公共卫生间的使用条件和人员复杂，无法根据平时的几个蹲位来计算污水主立管的管径。 有时设计为DN 100的管径往往需要增加到DN150，这样使用起来更方便，不易堵塞。
⑥检查排水管室外部分。 主要是管道的坡度是否标注，坡度是否足够。 污水管合流弯处是否设置检查井，深度是否足够。 还应注意检查井的位置，是否会污染环境，影响地下易受污染的物质。
⑦土建工程图与给排水施工图相互校对的主要内容是立面图。 上下两层的房间功能相同，上层房间作为厨房和卫生间，下层房间作为客厅。 这损害了房间的完美性。 上层厨房、卫生间一旦漏水，将严重影响下层房间的使用。 同时，还要避免将外立管放置在阳台上，这样不仅安装不方便，更重要的是影响美观。
⑧ 给排水管穿过梁时，会对某些部位的结构产生影响。 由于排水管穿过梁时占据管位，导致梁的截面减小，梁的强度减弱。 特别是阳台外的悬臂梁根部不允许有排水管穿过，否则悬臂的强度无法保证，留下安全隐患。
我们来看一个消防工程的示例展示。
其施工质量好坏；
而且具有典型性和代表性，
值得大家参考
质量实践的解释

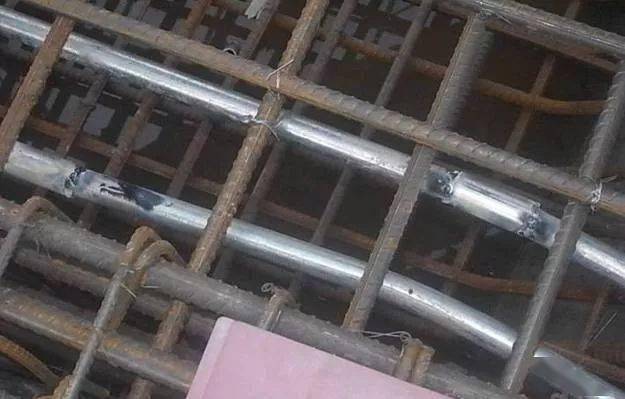

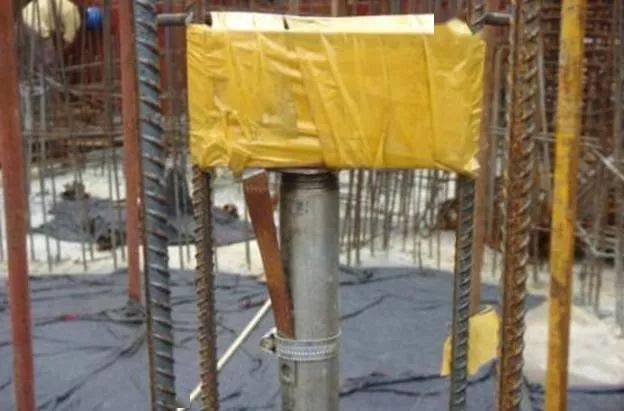

用于将消防镀锌线管扎在地面上并放入盒子中的标准练习。
火管的电线开口很干净，抗腐蚀就位，外观很好。 如果压力凹槽内部的镀锌层损坏，请施加防lust油漆以防止腐蚀。

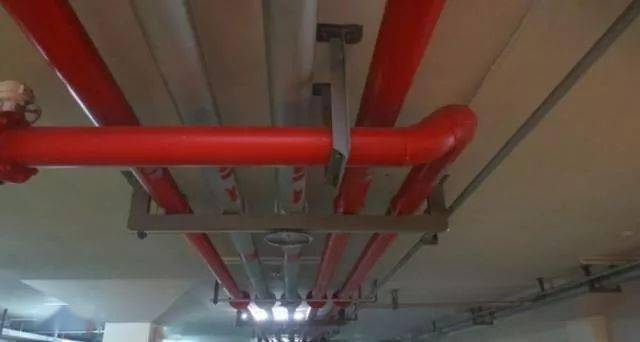

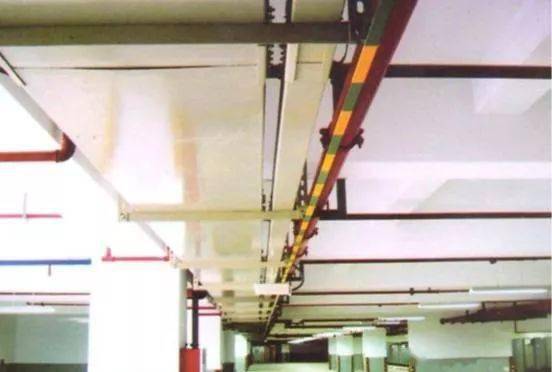

地下室的火管道与其他管道并排放置在公共桥上，整齐而有序地排列，并带有光滑，美丽的油漆和清晰的标记。

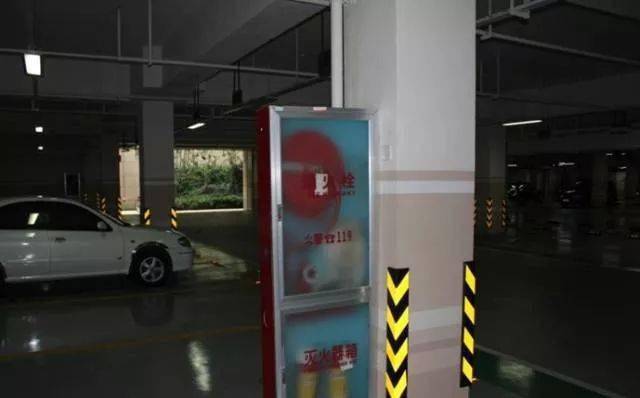

火箱牢固地安装了，并且盒子内的设备以标准化和美丽的方式安装。
在空气管和桥下下方的洒水板中添加了热收集板。

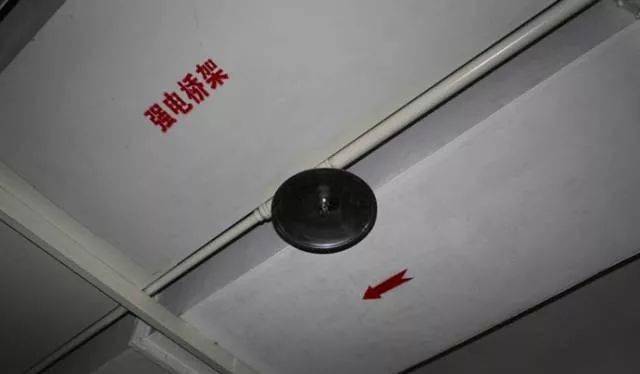

手动警报按钮和火底监视器以统一，清晰和美丽的方式安装。

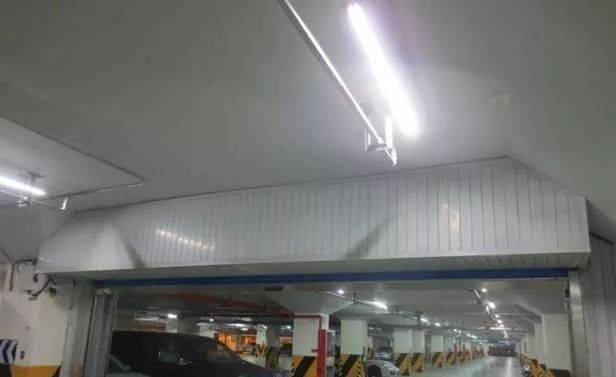

隐藏防火辊百叶窗。

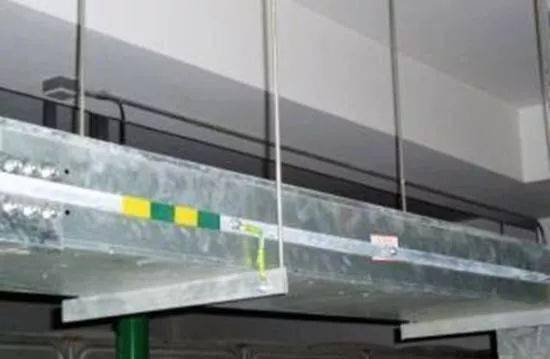

金属电缆托盘及其支架以及传入或外向的金属电缆管道必须可靠地接地（PE），并且总长度应在不少于两个地方连接到接地的（PE）中继线。

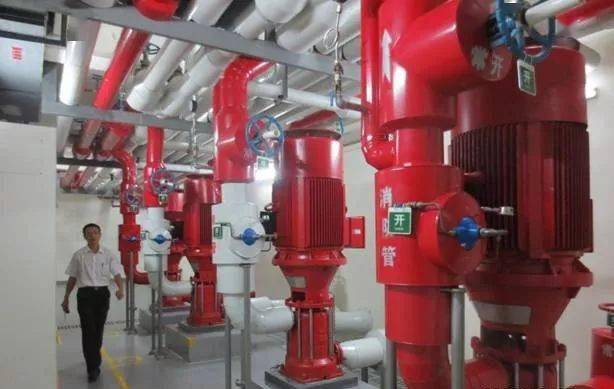

水泵室的设备和管道是合理布置的，管道清晰明确。

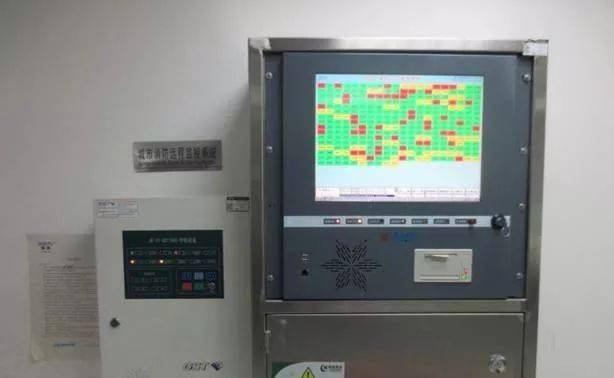

消防室中的消防设备是合理布置的，保留了较大的维护空间，主要消防设备与政府职能部门连接。 消防设备的操作说明附在墙上。

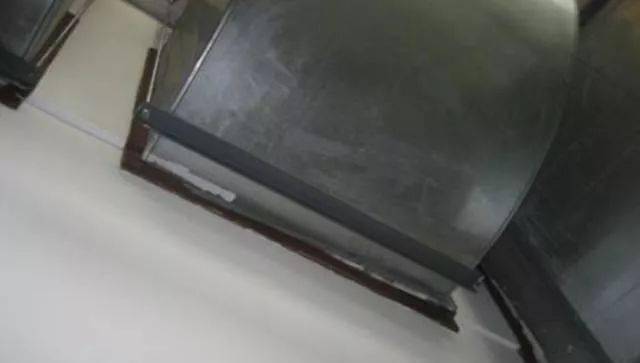

当空气管穿过需要关闭的防火墙或地板时，应安装保护性套管，并且套管的钢板的厚度不应小于1.6mm。 空气管与保护性套管之间的空间应用非燃烧的材料（例如防火泥，防火沙袋等）密封。
消防水泵设备的减震基础使用橡胶冲击垫，中间用平板板。 每个位置的吸收冲击垫（包括钢板）的数量不得超过5件。

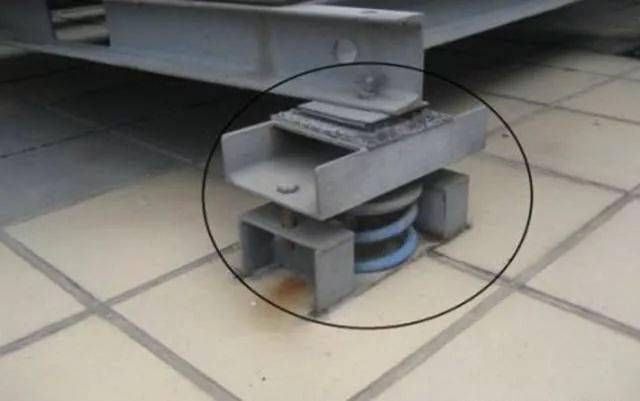

消防鼓风机设备的令人震惊的基础使用了吸收冲击的弹簧。 设备粉底应平放灰泥，并应安装在粉底抹灰的表面或装饰表面上。
解释有缺陷的做法

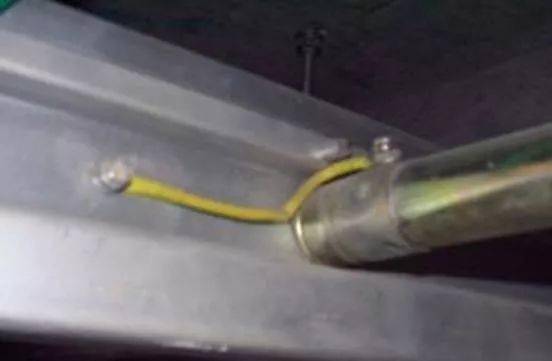

不允许焊接连接用于消防镀锌线导管。 它应与螺纹连接，并应在连接管的两侧制成夹子以连接到地面。 导体的横截面应不少于4mm²核心软线。

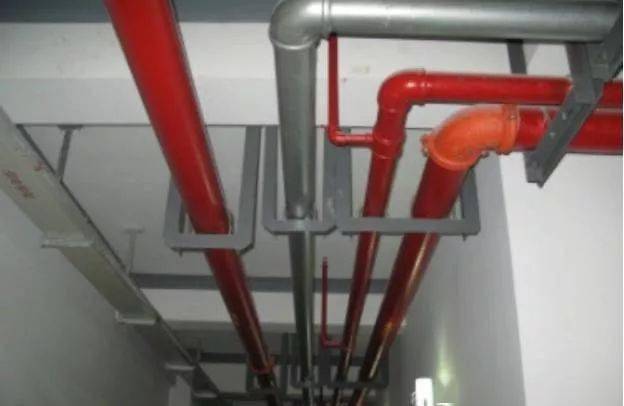

火管和其他管道不使用组合括号，这使它们看起来很混乱。

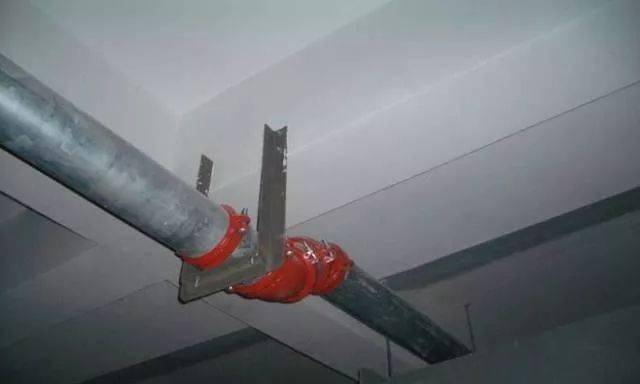

火管通道钢制支架不使用45度角焊接。
应机械钻出火管和空气管支架的开口，并严格禁止电气焊接和切割。

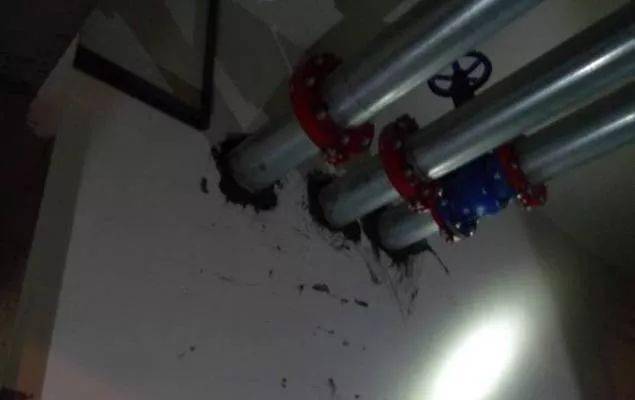

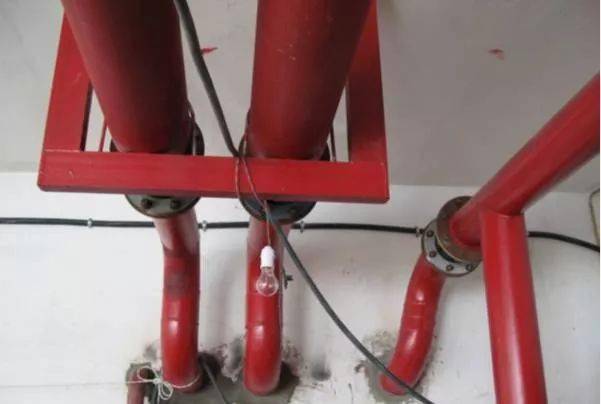

当火管穿过墙壁并且两侧都有阀门时，没有使用支架。 需要添加括号以确保不将重量压在墙上。

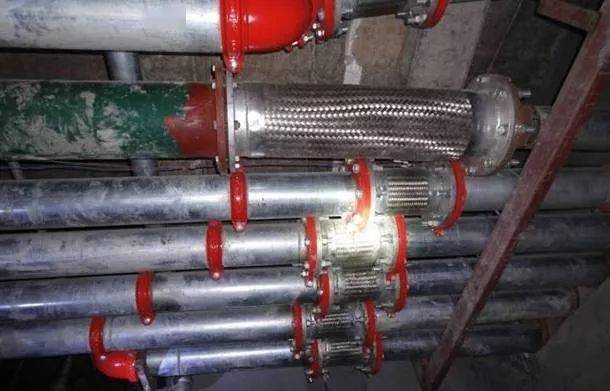

火管通过结构的沉降关节的补偿器应配备双面支架。 只有单面支架不符合规格。

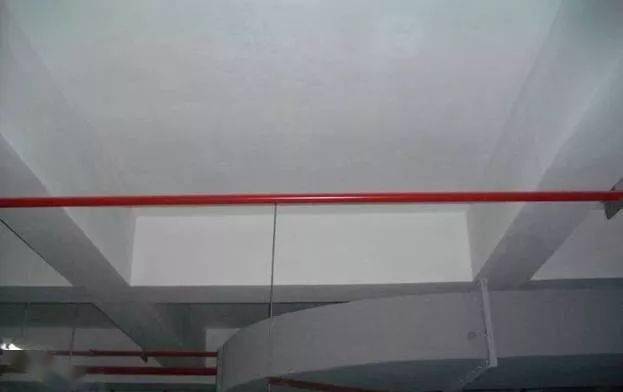

如果在地下室的两个梁之间有一个盲点，则应添加洒水头。

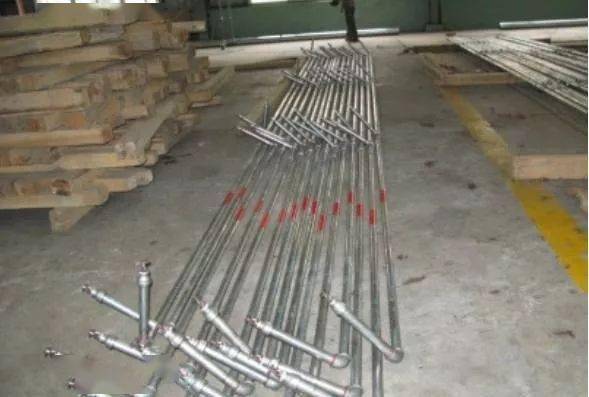

当预先制动洒水装置管道时，拧紧洒水头并用洒水头测试压力是错误的。

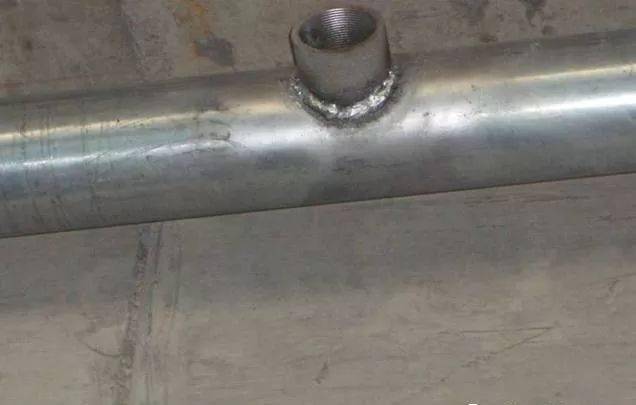

使用焊接在消防镀锌钢管上创建T恤开口违反了监管要求。
将火管支架的膨胀螺栓驱动到梁底部3厘米的梁的保护层中，对梁构成了安全危险。

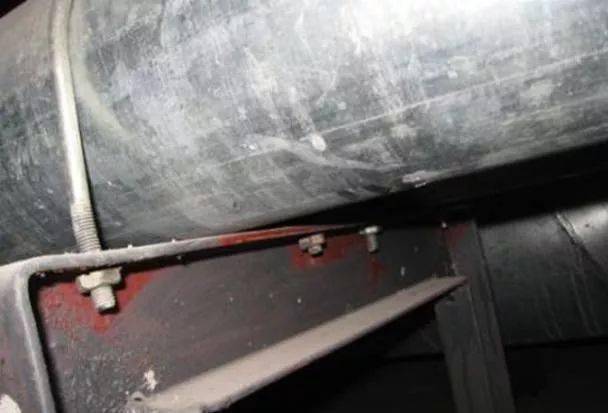

火管不应直接与碳钢支架和箍直接接触，应将其隔离以防止电流腐蚀。
