最近去一家工厂审核，发现很多车间的消防疏散图不合格，存在各种问题。 那么怎样才能制作出合格的消防疏散图呢？ 首先我们来看看相关的法律法规要求：
相关规定--2010
《-2010年疏散预案设计原则及要求》
本标准规定了疏散计划的设计原则和要求，其中包含与设施内人员的消防、逃生、疏散和救援相关的信息。
本标准适用于室内疏散的疏散预案，也可供消防员在紧急情况下使用。 疏散计划以公共场所和工作区域标志的形式提供。 本标准不适用于室外保安服务使用的平面图，也不适用于专业人员使用的专业技术细节图。
术语和定义
GB/T 界定的以及下列术语和定义适用于本文件。
紧急安全通知
设施使用者在紧急情况下应遵循的说明。
详细的疏散计划
根据平面图，对总平面图上标记的区域进行详细说明。
消防安全须知 火灾
设施使用者发生火灾时应遵循的说明
总平面图
用于将疏散详细信息与整个设施或站点关联起来的简化图。
一般原则
在应用本文件之前，消防安全管理计划已确定了疏散计划中将显示的一些必要要素。 疏散计划应反映对以下信息的研究：
a) 消防安全手册和程序；
b) 当前场地和设施的平面图，其中包括经过现场验证的设施的主要特征；
c) 标记所有疏散路线
d) 疏散计划文件，其中包含人群的预期移动、给出的任何指示以及如何给出指示
e) 所有消防设备和报警装置的位置
f) 应急设备和疏散辅助设施的位置
g) 发生紧急情况或火灾时所需采取的行动
h) 避难所和集合点的位置
疏散预案的作用是帮助人们根据规划的疏散路线确定自己的位置。 疏散计划补充和完善了设施的应急引导系统。 通常每个人都会错过 g 和 h。
设计要求
1、疏散预案应根据设施的疏散预案进行设计，并应满足现场人员的具体需要。
2. 观察员的具体位置应在疏散图上标明。
3. 疏散计划应采用彩色
4. 疏散计划的规模取决于设施的规模、显示的详细程度以及疏散计划的预期位置。 使用的比例不应小于：
a) 大型设施为 1:250；
b) 中小型设施为1:100；
c) 单间所示平面图为1：350。
可以以更大的比例绘制楼梯或走廊等详细元素，以增加可见度或容纳安全标志。 同一设施的一系列疏散计划应使用相同的比例。 对于设施的某些区域，例如停车场，可以使用不同的比例来识别空白区域的范围。
5、一套完整的疏散预案中，所有相同区域的图示应保持一致。
6、为了获得足够的清晰度和显眼度，疏散平面图上的垂直照度在正常照明条件下不应低于50lx。
在正常照明失效时能提供应急照明的情况下，普通材料或磷光材料制成的疏散平面图上的垂直照度不应小于5lx。 如果正常照明失效时无应急照明，或者设有符合GB/T法规要求的磷光应急引导系统，可采用含有磷光材料的疏散预案。 在上述所有情况下，磷光材料不得低于GB/规定的C级。
7、为了识别疏散平面图上的安全颜色，采用照明灯的显色指数R。 应不低于40。光源不应显着降低显色指数。 当疏散方案采用磷光材料时，应采用白色荧光灯作为激发光源。 不应使用低压钠灯。
8、疏散图背景颜色应为符合GB/T2893.1-2004表4规定的白色安全色或磷光白色。
9、疏散平面图最小尺寸应为297mm×420mm（A3）。 当疏散平面图设置在单间时，其尺寸可缩小至210mm×297mm（A4）。 疏散计划尺寸的公差为 5%。
10. 疏散计划的内容应是最新的。
11. 疏散平面图上显示的方向应相对于观察者，以便图上左侧的位置实际上位于观察者的左侧，图右侧的位置实际上位于观察者的右侧。
12、疏散预案上标明安全条件和消防设备时，应使用安全标志。 使用的安全标志应当与设施内的安全条件或者消防设备安装位置所使用的安全标志相同，并符合规定。
13. 疏散计划应包括图例。
14.疏散预案应有标题，标题应包含中文“疏散预案”字样。
15. 疏散计划应显示集合点的位置，并使其成为疏散详细计划或总体计划的一部分。
疏散计划要素的尺寸
1. 疏散预案上显示的信息在预期观看距离处应清晰易读。 汉字的最小字符高度应为3mm，英文字母的最小字符高度应为2mm。 选择的字体应使文本在预期观看距离下具有最佳的可读性。
2、图形标题区域的最小高度应至少为疏散平面图最小外部尺寸的7%，图形标题文字的总行高（包括行距）应至少为高度的60%图标题区域的。 当图片标题只有中文时，图片标题区域及其文字的最小高度示例见表1。
注：汉字高度是指图片标题用单行中文表达时的字符高度。
3、疏散图上显示的安全标志的最小高度应为7毫米。
4、表示设施结构墙的画线的最小线宽应为1.6毫米； 表示设施内部隔墙的画线的最小线宽应为0.6毫米。 如果疏散平面图中显示了详细元素（如楼梯、架子、窗户等），则绘图线的最小线宽应为0.15mm。
当展示较长的疏散走廊时，宜在图中显示建筑特征或设备，以便观察者对走廊的大小或距离做出一定的判断。
内容和演示
1.图片标题
每个疏散计划都应该有一个标题。
图片标题文字应为中文或中英文。 在少数民族自治地方，可以添加当地常用的民族文字。 图片标题中的英文可以使用大写字母，也可以使用小写字母。
2.总平面图
除非小型设施的疏散详细计划本身就是该设施的概述，否则每个疏散计划都应包含总体计划。
总平面图应包括：
a) 集合点位置；
b) 整个设施或场地的平面图，其中突出显示了疏散细节中包含的特定部分；
c) 周围区域的简化说明（例如道路、停车场、其他建筑物等）。
总平面图面积不应超过疏散平面图面积的10%。
3. 避难详情
疏散细节是疏散计划的主要部分。
疏散详细信息应包括：
a) 需要修改的设施相关部分的平面图，以便
删除不必要的细节
突出重要元素
提高清晰度和易于理解性
根据观察者的位置确定平面图的方向
b) 所有水平和垂直紧急出口和疏散路线。 如果从特定的“你在这里”位置开始给出方向指示，则该方向信息应使用符合GB/T 2893.3 D型的箭头表示（见图1）。
c) 观察者的位置[“你在这里”()]。
d) 楼梯的位置。
e) 所有供残疾人使用的特殊疏散设备。
f) 火灾报警器、灭火器、消防水带、急救设备等应急消防设备和应急救援设备的位置和类型。
由于使用了秤，有时无法显示疏散计划上安全标志的确切位置。 在这种情况下，可以通过引出线将安全标志显示在距离正确位置最近的可用空白处（见图A.1）
g) 作为建筑特征的电梯位置。
4. 安全须知
疏散计划应始终附有消防安全通知和紧急安全通知。 安全告示可能位于疏散计划内或邻近疏散计划。
5. 传说
疏散预案上应显示图例，图例应给出疏散预案上使用的安全标志、图形符号和颜色的含义。 有关图例的示例，请参阅附录 A
6、其他信息
疏散计划中还应包含以下信息：
a) 图表设计者；
b) 设施名称
c) 楼层名称
d) 图纸的设计日期和修订号；
e) 图号。
7. 色彩的运用
7.1 疏散路线
方向箭头应采用符合GB/T2893.1--2004规定的绿色安全色。 疏散路线应使用与箭头形成足够对比度的浅绿色来突出显示。
注：使用磷光材料时，通过半色调或添加阴影线等绘制方法，疏散路线的方向箭头在黑暗环境下仍能清晰可见。
7.2 安全标志
安全标志应使用符合GB/T2893.1--2004规定的安全色
7.3 观察者的位置
观察者位置应使用GB/T2893.1-2004规定的蓝色安全色。
7.4 背景颜色
底色应为符合GB/T2893.1--2004规定的白色或磷光白色。
7.5 设施结构要素概要
设施结构特征轮廓颜色宜为黑色。
7.6 图片标题
图片标题区域应使用符合GB/T2893.1--2004规定的绿色安全色，图片标题文字应使用符合GB/T2893.1-2004规定的对比色。
7.7 文本
通常的文本颜色应该是黑色。 为了突出显示某些文本，可以使用其他颜色。
使用材料
制定疏散计划时应使用足够耐用的材料和油墨，以抵抗预期使用期间使用地点的环境影响（例如，耐光和防潮等）。 必要时，材料的耐久性应采用GB/T 规定的方法测定。
安装位置
疏散计划的安装位置在其使用环境中应足够显眼，并应确保疏散计划对预期观察者的可访问性和可读性。
疏散计划应固定，拟安装位置如下
a) 可以告知设施使用者疏散路线的位置。
b) 疏散路线上的关键点。 这些关键点可能是：
每层楼的主入口；
位置靠近电梯和楼梯；
每个房间内，例如酒店房间；
食堂、办公中心、会议室等人员聚集的场所。
主要交汇点和交叉路口。
检查并修改
应定期审查疏散计划，以确保其清晰、可见、易于理解并且信息是最新的。
当设施本身或其消防安全规定、应急安全规定发生变化时，应当及时审查疏散预案，必要时予以修改。

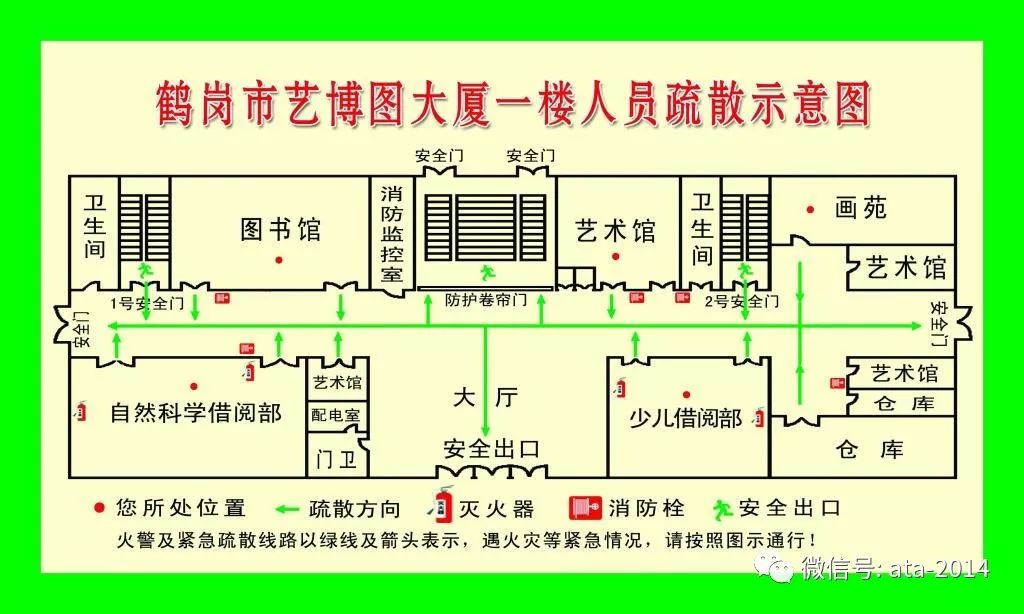

样本图
